单音频解码电路图
[09-13 20:13:19] 来源:http://www.88dzw.com 音频电路图 阅读:8133次

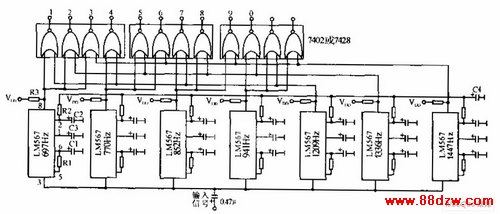

文章摘要:单音频解码电路如下图所示,该图为用于双音多频(DTMF)解码器的电路。由外线送来的DTMF调制信号,引至由集成电路LM567构成的7个中心频率分别为697~1447Hz,单音窄带滤波器,然后两两送入与非门,输出相应的1、2、…、9、0等数字。
单音频解码电路图,标签:音频电路,电路图讲解,http://www.88dzw.com单音频解码电路如下图所示,该图为用于双音多频(DTMF)解码器的电路。由外线送来的DTMF调制信号,引至由集成电路LM567构成的7个中心频率分别为697~1447Hz,单音窄带滤波器,然后两两送入与非门,输出相应的1、2、…、9、0等数字。
Tag:音频电路图,音频电路,电路图讲解,电子电路图 - 音频电路图
