　　TD6134AF集成电路为低压供电式数字调谐系统中使用的双模式前置预分频器，其工作频率最高可达250MHz.

　　1.TD6134AF内电路方框图及引脚功能

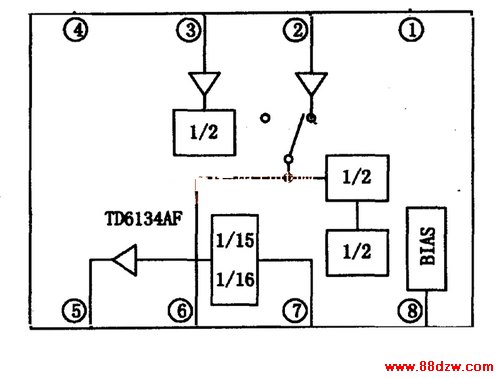

　　TD6134AF 集成块的内电路方框图如图1所示.该IC采用8脚双列直插式塑封结构,其集成电路的引脚功能及数据见表所示.

　　TD6134AF集成块的内电路方框图

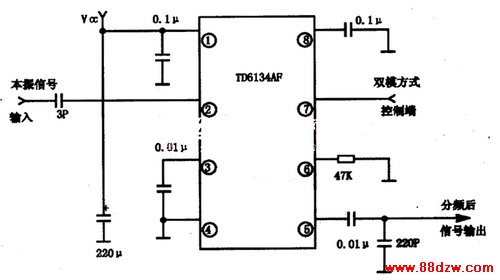

　　2·TD6134AF典型应用电路



　　TD6134AF 集成块的典型应用电路如图2所示.

　　3·TD6134AF主要功能

　　由于FM信号频率高端达108MHz，再加上一个中频10.7MHz，则FM本振的最高频率达118.7MHz，这样高的频率一般CMOS/PMOS集成电路是无法进行工作的。TD6134AF 的作用是将本振频率分频，使其低于CMOS/PMOS集成电路的工作频率。

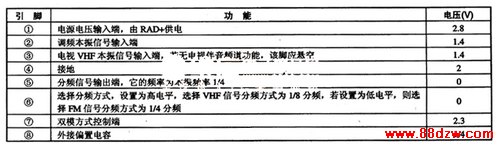

　　表TD6134AF 集成电路的引脚功能及数据

　　4·故障检修提示

　　TD6134AF分频比不对,应检查其(7)脚输入的电平是否对.(7)脚的高电平分频比为1/16,低电平分频比为1/ls。
TD6134AP(2)脚为本振输入端,(5)脚为输出端.本振信号异常,应重点检查上述这两个关键引脚.
