LM4700／4701的双电源供电音频功率放大电路

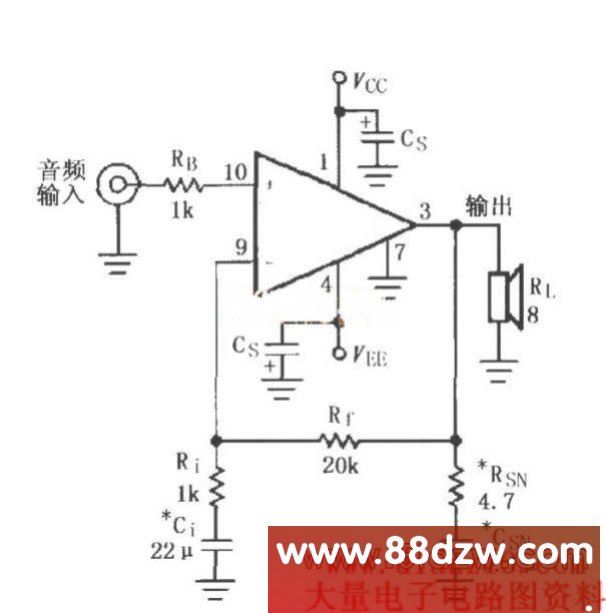

文章摘要：相关元件PDF下载：LM4700 LM4701 如图所示为LM4700／4701的双电源供电音频功率放大电路。音频输入信号由插座输入，经过RB加到LM4700／4701的10脚，功率放大后从3脚输出加到扬声器(负载电阻RL)。RB为同相输入端隔离电阻，用于限流。

LM4700／4701的双电源供电音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4700   LM4701
如图所示为LM4700／4701的双电源供电音频功率放大电路。音频输入信号由插座输入，经过RB加到LM4700／4701的10脚，功率放大后从3脚输出加到扬声器(负载电阻RL)。RB为同相输入端隔离电阻，用于限流。
