LM4700/4701的辅助音频功率放大电路
[03-01 03:13:41] 来源:http://www.88dzw.com 音频电路图 阅读:8518次
文章摘要:相关元件PDF下载:LM4700 LM4701 如图所示为LM4700/4701的辅助音频功率放大电路。音频输入信号经过电位器 RV、CIN、RB后加到LM4700/4701的输入端10脚,放大后由3脚输出,经过L、R送到扬声器。RV为音量电位器,用于调节音量大小; RIN为设置放大器直流偏置工作点,同时与CIN组成输入端高通滤波器;RSN、CSN用于减小放大器频率高端的不稳定性;L、R对高频提供高阻,而对音频提供低阻通道,用于防止高频自激。
LM4700/4701的辅助音频功率放大电路,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
LM4700 LM4701

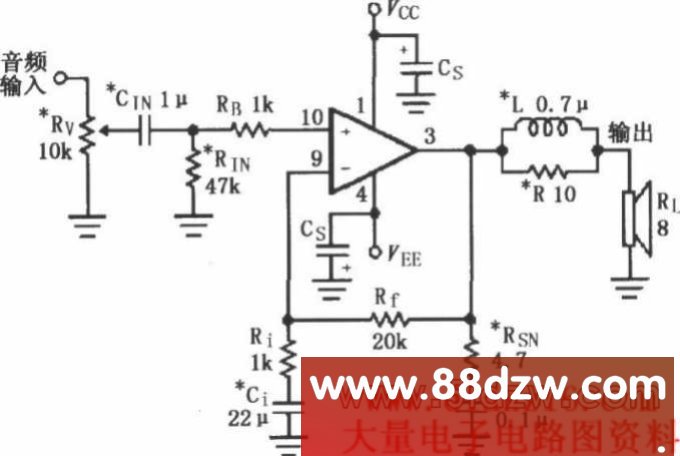

如图所示为LM4700/4701的辅助音频功率放大电路。音频输入信号经过电位器 RV、CIN、RB后加到LM4700/4701的输入端10脚,放大后由3脚输出,经过L、R送到扬声器。RV为音量电位器,用于调节音量大小; RIN为设置放大器直流偏置工作点,同时与CIN组成输入端高通滤波器;RSN、CSN用于减小放大器频率高端的不稳定性;L、R对高频提供高阻,而对音频提供低阻通道,用于防止高频自激。
