LM4835／4838音频功率放大电路

文章摘要：相关元件PDF下载：LM4835 LM4838 如图所示为LM4835／4838的音频功率放大电路。立体声左声道音频信号由9脚输入，立体声右声道音频信号由7脚输入，经过内部放大器放大、32级直流音量控制后，分别从+左输出(12脚)和-左输出(14脚输出)以电桥输出的形式驱动左声道扬声器，同时，从+右输出(25脚)和-右输出(23脚输出)以电桥输出的形式驱动右声道扬声器。14、23脚输出还加到耳机插座。4脚外接音量控制电位器，用于调节音量大小(32级)。差分电桥输出结构的增益Av=2RF／Ri。8脚为单声道蜂鸣器输入，可由计算机或笔记本电脑产生蜂鸣信号以驱动一个小扬声器。27脚为微功耗关

LM4835／4838音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4835   LM4838

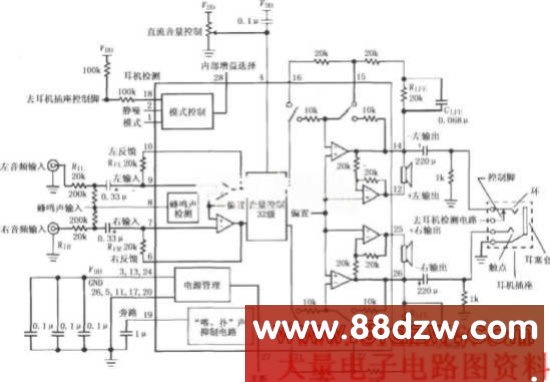

如图所示为LM4835／4838的音频功率放大电路。立体声左声道音频信号由9脚输入，立体声右声道音频信号由7脚输入，经过内部放大器放大、32级直流音量控制后，分别从+左输出(12脚)和-左输出(14脚输出)以电桥输出的形式驱动左声道扬声器，同时，从+右输出(25脚)和-右输出(23脚输出)以电桥输出的形式驱动右声道扬声器。14、23脚输出还加到耳机插座。4脚外接音量控制电位器，用于调节音量大小(32级)。差分电桥输出结构的增益Av=2RF／Ri。8脚为单声道蜂鸣器输入，可由计算机或笔记本电脑产生蜂鸣信号以驱动一个小扬声器。27脚为微功耗关断控制端，当27脚为VDD时，放大器偏置电路被关断，耳机及扬声器均无输出。

LM4835／4838有两种工作模式，当模式控制脚(1脚)为0V时是模式0，此时为“线路输出”模式，放大器增益为1；当1脚为VDD时是模式1，此时输出音量大小由4脚外接音量电位器控制。注意1脚不能悬空。5脚为静噪控制端，当5脚为VDD时，耳机及扬声器均被静噪无输出；当5脚为0V时，耳机及扬声器正常输出。输入耦合电容值选择应考虑输入频响(-3dB带宽)，即f-3dB=1／2πRINCI。RIN为输入电阻，CI为输入耦合电容。
