LM4834音频功率放大电路

文章摘要：相关元件PDF下载：LM4834 如图所示为LM4834的音频功率放大电路。立体声左声道音频信号由10脚输入，立体声右声道音频信号由19脚输入，经过内部放大器放大、32级直流音量控制后，分别从5脚输出到线路／左声道耳机，从24脚输出到线路／右声道耳机。22脚外接音量控制电位器，用于调节音量大小。同时，左、右声道总输出分别由4、25脚输出，再输入单声道输入端28，经过放大后由2脚和27脚输出，以电桥输出的形式驱动单声道扬声器。话筒输入+和话筒输入-分别输入9、8脚，由内部话筒前置放大器放大后从7脚输出，话筒偏置电压由20脚输入，21脚输出，为驻极体话筒提供偏置电压。当13脚逻辑高电平时，关断

LM4834音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4834

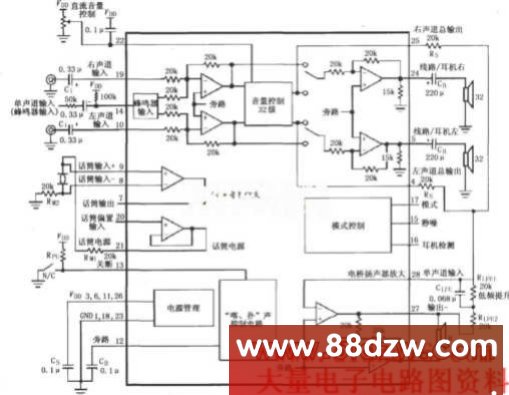

如图所示为LM4834的音频功率放大电路。立体声左声道音频信号由10脚输入，立体声右声道音频信号由19脚输入，经过内部放大器放大、32级直流音量控制后，分别从5脚输出到线路／左声道耳机，从24脚输出到线路／右声道耳机。22脚外接音量控制电位器，用于调节音量大小。同时，左、右声道总输出分别由4、25脚输出，再输入单声道输入端28，经过放大后由2脚和27脚输出，以电桥输出的形式驱动单声道扬声器。话筒输入+和话筒输入-分别输入9、8脚，由内部话筒前置放大器放大后从7脚输出，话筒偏置电压由20脚输入，21脚输出，为驻极体话筒提供偏置电压。当13脚逻辑高电平时，关断内部偏置电路，使之在空闲时减小功耗。14脚为单声道蜂鸣器输入，当蜂鸣器输入电压为300mVp-pr时，蜂鸣器输入与左右声道信号混合后放大输出；当蜂鸣器输入电压低于300mVp-p，时，蜂鸣器输入信号通道被关闭，无法到达输出端。
