LM3876/3886的单电源供电音频功率放大器

[04-13 05:23:19]   来源:http://www.88dzw.com  音频电路图   阅读:8884

文章摘要:相关元件PDF下载:LM3876 LM3886 如图所示为LM3876/3886的单电源供电音频功率放大器典型应用电路。LM3876/3886单电源供电时与双电源供电的基本工作原理相同,不同之处在于:单电源供电时,采用91kΩ电阻与100kΩ电阻分压取约0.5Vcc作为偏置电压,经过Q1电压跟随器加到LM3876输入端,使输出电压以0.5Vcc为基准上下变化,因此可以获得最大的动态范围。

LM3876/3886的单电源供电音频功率放大器,标签:音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


LM3876   LM3886

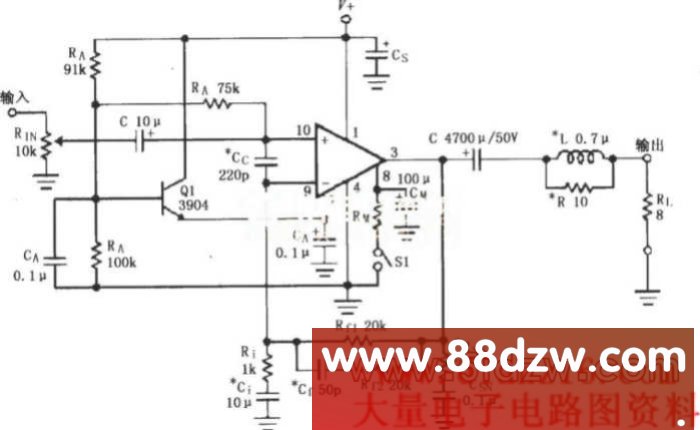

如图所示为LM3876/3886的单电源供电音频功率放大器典型应用电路。LM3876/3886单电源供电时与双电源供电的基本工作原理相同,不同之处在于:单电源供电时,采用91kΩ电阻与100kΩ电阻分压取约0.5Vcc作为偏置电压,经过Q1电压跟随器加到LM3876输入端,使输出电压以0.5Vcc为基准上下变化,因此可以获得最大的动态范围。
