由LM4752构成的具有静噪功能的音频功率放大电路

文章摘要：相关元件PDF下载：LM4752 如图所示为由LM4752构成的具有静噪功能的音频功率放大电路，利用三极管2N3904及其外围元件组成外部强制静噪电路。当静噪电压VMUTE为高电平时，三极管2N3904饱和导通，LM4752的5脚被拉至低电平，内部放大器输入级被关断，元音频信号被放大；当静噪电压VMUTE为低电平时，三极管2N3904截止，LM4752的5脚被释放，内部放大器输入级工作，音频信号允许放大输出。三极管2N3904及其外围元件取值见下表。

由LM4752构成的具有静噪功能的音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4752

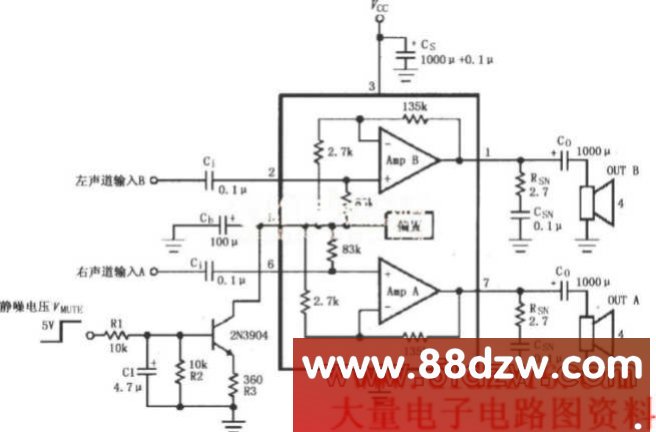

如图所示为由LM4752构成的具有静噪功能的音频功率放大电路，利用三极管2N3904及其外围元件组成外部强制静噪电路。当静噪电压VMUTE为高电平时，三极管2N3904饱和导通，LM4752的5脚被拉至低电平，内部放大器输入级被关断，元音频信号被放大；当静噪电压VMUTE为低电平时，三极管2N3904截止，LM4752的5脚被释放，内部放大器输入级工作，音频信号允许放大输出。三极管2N3904及其外围元件取值见下表。
