　　采用LTC3215可构成高电流白光LED驱动器，其输出的驱动白光LED电流高达700mA。它可根据检测的电源端电压在1倍压模式、1.5倍压模式或2倍压模式间自动进行转换，可使LTC3215在整个锂离子电池工作电压范围内获得高达92％的效率。LTC3215的典型应用电路如图1所示，LTC3215的效率曲线如图2所示。

　　图1 LTC32l5驱动LED应用电路

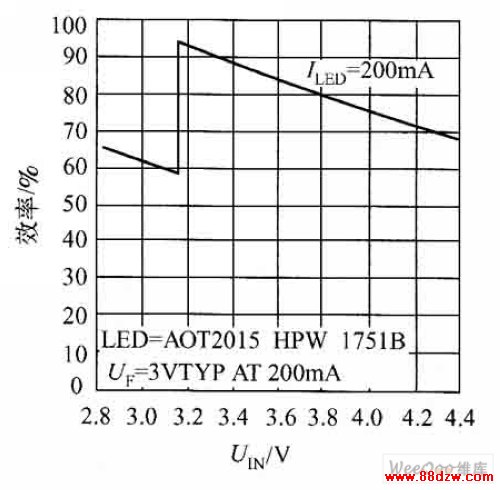

　　图2 LTC3215的效率曲线

　　LTC3215采用固定为900kHz的工作频率，由其可构成具有较少的外部器件，仅需2个泵电容，1个电阻器与输出／输入电容，占用空间少且高效的白光LED驱动方案。LTC3215是视频、照明移动电话闪光应用及其他便携式电子设备照明应用的理想选择。

　　LTC3215采用了内置的软启动电路，在启动时可以防止产生过多的浪涌电流。当其输入电压达到白光LED的正向电压值时，超低的失效电流源极可以维持精确的LED电流值。

　　LTC3215采用了0.75mm小型外观的、3mm×3mm、10引线型DFN、DEN-10封装。
