CAT37驱动白光LED电路图

[09-13 19:59:10]   来源：http://www.88dzw.com  光电电路图   阅读：8745次

文章摘要：CAT37是一个DC／DC升压变换器，它的输出电流可调。当工作在1.2MHz的固定频率下时，CAT37可使用电感值很小的外部电感器和电容值很小的陶瓷电容。CAT37可用来驱动多个串联的白光LED和提供可调的电流来控制亮度和色纯度。其外部电阻R1主要用于控制输出电流的电平。CAT37在2.5～7V的宽电源电压输入范围内可支持高达40mA的白光LED电流，故CAT37可理想地用于电池供电的应用中。其高压输出级可驱动多达4个串联的白光LED。CAT37通过直流电压、逻辑信号或脉宽调制（PWM）信号来控制白光LED的亮度。其关断输入引脚允许器件进入静态电流的掉电模式。除了过流限制保护，器件还包含有检测

CAT37驱动白光LED电路图,标签：光电电路,电路图讲解,http://www.88dzw.com
CAT37是一个DC／DC升压变换器，它的输出电流可调。当工作在1.2MHz的固定频率下时，CAT37可使用电感值很小的外部电感器和电容值很小的陶瓷电容。

　　CAT37可用来驱动多个串联的白光LED和提供可调的电流来控制亮度和色纯度。其外部电阻R1主要用于控制输出电流的电平。CAT37在2.5～7V的宽电源电压输入范围内可支持高达40mA的白光LED电流，故CAT37可理想地用于电池供电的应用中。其高压输出级可驱动多达4个串联的白光LED。CAT37通过直流电压、逻辑信号或脉宽调制（PWM）信号来控制白光LED的亮度。其关断输入引脚允许器件进入静态电流的掉电模式。除了过流限制保护，器件还包含有检测电路及负载开路保护功能。

　　（1）CAT37DC／DC升压变换器的技术特性
　　CAT37DC／DC升压变换器的主要技术特性如下。

　　①低静态电流：0.5mA。

　　②低电阻（0.5Ω）电源开关，电源效率高于80％。

　　③小型5引脚50723（高度最大为1mm）和TDFN（0.8mm）封装，引脚配置兼容LT1937。

　　④可调输出电流高达40mA，可驱动多达4个串联的白光LED。

　　⑤工作频率为1.2MHz，可采用外部低值电感、电容。

　　⑥输入电压低至2.5V时也能正常工作。

　　⑦关断电流低于1μA，

　　⑧具有负载开路保护功能。

　　（2）CAT37的典型应用电路

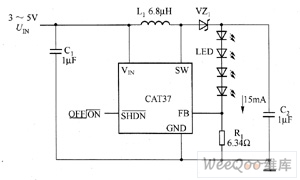

　　CAT37的应用领域有：彩色LCD和键盘背景光、移动电话、便携式终端设备、数码相机、PDA／游戏机、便携式MP3播放器。CAT37的典型应用电路如图所示。

　　图 CAT37的典型应用电路
