实现700mA电流的单级PFC高亮度LED驱动器电路图

文章摘要：图是单级PFC LED驱动电源。发展高亮度LED照明工业是近年的中心工作。能实现LED驱动的方案有多种，如离线式功率驱动器、直流一直流转换器、充电泵电路架构等。随着LED使用量的增加，特别是电路组成简单的离线式开关电源的大量使用，必将使电网的功率因数严重降低，最终使电网的无功功耗增加。因此提高开关电源的功率因数、降低谐波电流已成为今后LED照明电源的发展方向。本节介绍采用下降的升一降式无变压器单级电路，能提供高的转换效率，是低成本、高可靠的大功率LED驱动电源。图 单级PFC LED驱动电源电路

实现700mA电流的单级PFC高亮度LED驱动器电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

　　图是单级PFC LED驱动电源。发展高亮度LED照明工业是近年的中心工作。能实现LED驱动的方案有多种，如离线式功率驱动器、直流一直流转换器、充电泵电路架构等。随着LED使用量的增加，特别是电路组成简单的离线式开关电源的大量使用，必将使电网的功率因数严重降低，最终使电网的无功功耗增加。因此提高开关电源的功率因数、降低谐波电流已成为今后LED照明电源的发展方向。本节介绍采用下降的升一降式无变压器单级电路，能提供高的转换效率，是低成本、高可靠的大功率LED驱动电源。

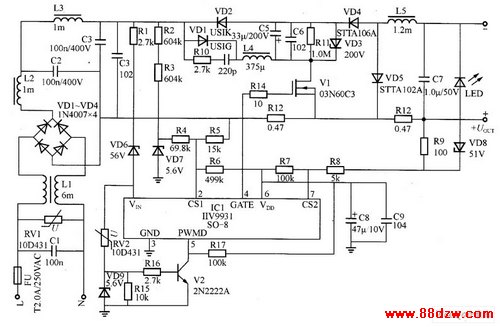

　　图 单级PFC LED驱动电源电路
