利用发光二极管作压电信号发生器显示电路图

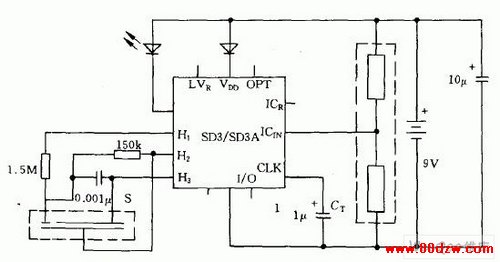

文章摘要：如下图电路中通过压电元件传感器S将压力转换为电信号送至SD3或SD3A集成电路，并通过发光二极管显示。图中虚线框内两个等效电阻分别为工作室和补偿室（双电离室）。

利用发光二极管作压电信号发生器显示电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

　　如下图电路中通过压电元件传感器S将压力转换为电信号送至SD3或SD3A集成电路，并通过发光二极管显示。图中虚线框内两个等效电阻分别为工作室和补偿室（双电离室）。
