LED光柱显示器的基本结构电路图
电路图 src="/pd_dianzi/UploadPic/2013-9/2013913195837502.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

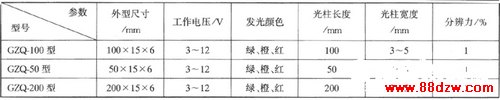

　　如图所示为LED光柱显示器的基本结构。在这种结构中，将高亮度发光二极管芯片排列成一条直线，将100个芯片分成10组，每组10个芯片。每组共用一个阴极，各组中号序相同的阳极连到阳极干道Y1，Y2，…，Y10上，10个阴极分别为X1，X2，…，X10，这样就构成10×10的矩阵。由于本器件以矩阵扫描电路方式工作，故称为矩阵扫描式光柱显示器件。本器件除10×10只芯片外，还在器件刻度盘零线以下设置1个芯片，作指示灯用，器件工作时，此芯片发光，它不参与扫描。下表列出了几种型号的LED光柱显示器件的特性。
