用于驱动发光二极管的驱动电路图

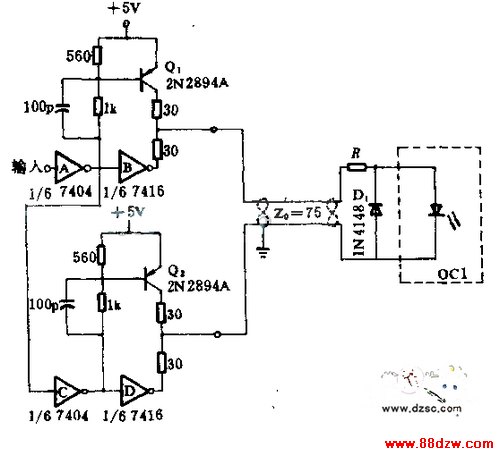

文章摘要： 本电路将单端输入信号转换成平衡的差动驱动信号，然后馈送到75Ω的传输线上，传输线另一端所接的发光二极用作光耦合接收器的输入。反相器A将逻辑l输入变换成逻辑0，使Q1导通，使B输出为1；Q2截止，D输出为0。所以，逻辑l轴入意味着Q2向传输线和发光二极管借出电流，然后由门D的输出端吸收这个电流。反之。Q2向传输线借出电流，B吸收电流，D1导爱，并使光耦合接收器OC1的发光二极管截止。欢迎转载,信息来自www.88dzw.com

用于驱动发光二极管的驱动电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

      本电路将单端输入信号转换成平衡的差动驱动信号，然后馈送到75Ω的传输线上，传输线另一端所接的发光二极用作光耦合接收器的输入。反相器A将逻辑l输入变换成逻辑0，使Q₁导通，使B输出为1；Q₂截止，D输出为0。所以，逻辑l轴入意味着Q₂向传输线和发光二极管借出电流，然后由门D的输出端吸收这个电流。反之。Q₂向传输线借出电流，B吸收电流，D₁导爱，并使光耦合接收器OC₁的发光二极管截止。
