用变色发光二极管构成的验电笔电路图

文章摘要：验电笔由变色发光二极管及其他元件组成，如图1所示。验电笔不仅可对4-220V交流或直流电压进行有无的判断，还能指示出被验电压是交流还是直流，以及直流电压的极性。VD1-VD5组成全波整流电桥，其中VD5为三引脚的变色发光二极管。半导体管VT1、VT2及电阻R1、R2共同组成一个恒流源，以保证在所测的宽电压范围内给发光二极管VD5提供恒定的电流。R3和C1用来吸收可能出现的峰值电压，以保护VT1和VT2。若被测电压队为交流电压，则VD5中的两个发光二极管都发光，呈现橙色;若UX为直流电压，则VD5中的两个发光二极管根据电压接人的极性不同，可分别发出红光或绿光。图1验电笔电路

用变色发光二极管构成的验电笔电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

　　验电笔由变色发光二极管及其他元件组成，如图1所示。验电笔不仅可对4-220V交流或直流电压进行有无的判断，还能指示出被验电压是交流还是直流，以及直流电压的极性。

　　VD1-VD5组成全波整流电桥，其中VD5为三引脚的变色发光二极管。半导体管VT1、VT2及电阻R1、R2共同组成一个恒流源，以保证在所测的宽电压范围内给发光二极管VD5提供恒定的电流。R3和C1用来吸收可能出现的峰值电压，以保护VT1和VT2。

　　若被测电压队为交流电压，则VD5中的两个发光二极管都发光，呈现橙色;若UX为直流电压，则VD5中的两个发光二极管根据电压接人的极性不同，可分别发出红光或绿光。

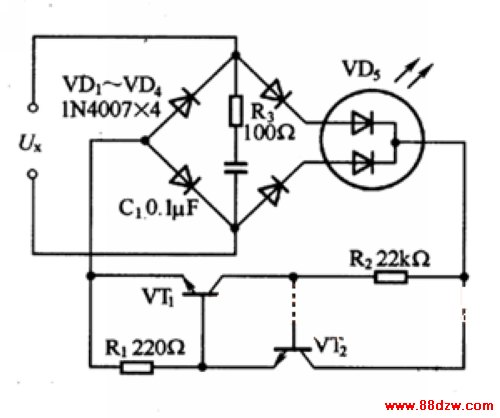

　　图1验电笔电路
