摄影控制电路
[09-13 19:52:59] 来源:http://www.88dzw.com 光电电路图 阅读:8969次
文章摘要:相关元件PDF下载:NE555 CD4017 如图所示是连续闪光摄影控制电路,它可实现主闪光灯闪光一次,带动其余9个闪光灯依次闪光,然后进入等待状态,等待下一次主闪光灯动作,这样可以自动连续完成10次摄影。元器件选择:IC1选择555时基电路,IC2选择CD4017集成电路。VT1选择应使暗阻与亮阻的比值较大的3DU光敏三极管,这样可以提高电路的可靠性;VT2与VT3选择3DG型三极管。其他元件无特殊要求。
摄影控制电路,标签:光电电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
NE555 CD4017

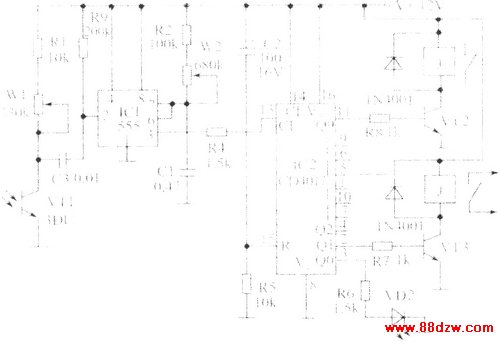

如图所示是连续闪光摄影控制电路,它可实现主闪光灯闪光一次,带动其余9个闪光灯依次闪光,然后进入等待状态,等待下一次主闪光灯动作,这样可以自动连续完成10次摄影。
元器件选择:IC1选择555时基电路,IC2选择CD4017集成电路。VT1选择应使暗阻与亮阻的比值较大的3DU光敏三极管,这样可以提高电路的可靠性;VT2与VT3选择3DG型三极管。其他元件无特殊要求。
