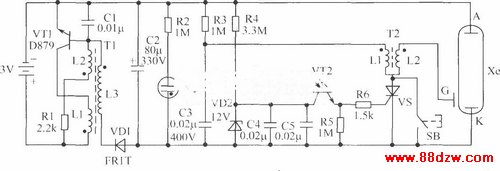

利用电池供电的同步闪光灯电原理图

文章摘要：相关元件PDF下载：D879 摄影爱好者在室内进行静物或人像摄影创作时，摄影灯光的布置是个重要的环节，除了大功率摄影灯外，利用如图所示的同步闪光灯是投资少、节约能源的选择。元器件选择：VT1要选电流在0.5A以上、耐压30V以上，放大倍数在200以上的中功率管，光敏三极管可选用红外遥控装置中的红外接收管代用。因氙灯闪光有较强的近红外线辐射，红外接收管可避免环境杂散光线的干扰。单向晶闸管选用常见的1A、耐压400V以上的即可。高压整流管VD1工作在高频振荡状态，不宜选用常用整流管，如1N4007之类，宜选用开关电源用快速恢复二极管，耐压1000V以上。触发电路中的C3，因待机时的电压超过30

利用电池供电的同步闪光灯电原理图,标签：光电电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

D879

摄影爱好者在室内进行静物或人像摄影创作时，摄影灯光的布置是个重要的环节，除了大功率摄影灯外，利用如图所示的同步闪光灯是投资少、节约能源的选择。

元器件选择：VT1要选电流在0.5A以上、耐压30V以上，放大倍数在200以上的中功率管，光敏三极管可选用红外遥控装置中的红外接收管代用。因氙灯闪光有较强的近红外线辐射，红外接收管可避免环境杂散光线的干扰。单向晶闸管选用常见的1A、耐压400V以上的即可。高压整流管VD1工作在高频振荡状态，不宜选用常用整流管，如1N4007之类，宜选用开关电源用快速恢复二极管，耐压1000V以上。触发电路中的C3，因待机时的电压超过300V，故不能采用普通电容，应采用耐压400V的CBB电容。照相机内藏闪光灯的闪光管长20mm～30mm，储能主电容器的大小与闪光管、闪光指数有关，可根据需要和可能选用。振荡变压器因工作频率为10kHz左右，铁芯为E型铁氧体，L1、L2和L3的参考匝数为12、24、1250。触发线圈的L1、L2参考匝数为20、600，次级线圈L2要分3段绕制。

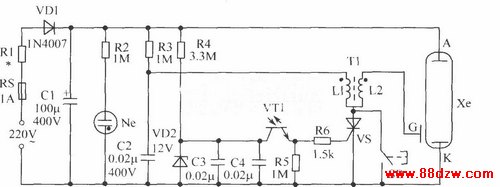

该电路可以用交流电直接供电，电路如下图所示：
