光线照度提醒电路

文章摘要：相关元件PDF下载：9014 CD4093 在光线昏暗的环境下阅读或书写，会影响人们的视力，特别是对于正处在长身体时期的青少年危害更大。光线照度提醒电路会在光线低于阅读标准时，提醒你及时开灯或停止阅读与书写，以保护视力。如图所示光线照度提醒电路包括：光敏二极管VD1等组成的测光电路；由施密特与非门D1与D2、D3与D4等分别组成的两级多谐振荡器；晶体管VT1、发光二极管VD2等组成的发光电路；晶体管VT2和自带音源讯响器HA等组成的发声电路。电路工作原理是：当光线较强时，VD1趋于导通，A点为低电平，使D1、D3停振，无声无光。当光线昏暗时，VD1趋于截止，A点为高电平，D1起振，输出

光线照度提醒电路,标签：光电电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

9014   CD4093

在光线昏暗的环境下阅读或书写，会影响人们的视力，特别是对于正处在长身体时期的青少年危害更大。光线照度提醒电路会在光线低于阅读标准时，提醒你及时开灯或停止阅读与书写，以保护视力。

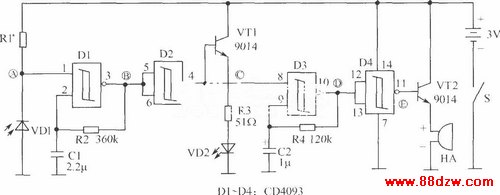

如图所示光线照度提醒电路包括：光敏二极管VD1等组成的测光电路；由施密特与非门D1与D2、D3与D4等分别组成的两级多谐振荡器；晶体管VT1、发光二极管VD2等组成的发光电路；晶体管VT2和自带音源讯响器HA等组成的发声电路。

电路工作原理是：当光线较强时，VD1趋于导通，A点为低电平，使D1、D3停振，无声无光。当光线昏暗时，VD1趋于截止，A点为高电平，D1起振，输出脉宽1s的方波，经D2倒相后使VD2闪烁发光；同时控制D3间歇起振，振荡频率约3Hz，振荡间隔约1s，使HA间歇性断续发声，声、光同时提醒你光线不足。
