5．降压稳压电路

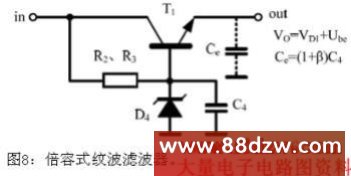

　　给PT4107供电的电路是倍容式纹波滤波器(图 8)，具有电容倍增式低通滤波器和串联稳压调整器双重作用。在射极输出器的基极到地接一个电容C4，由于基极电流只有射极电流的1/(1＋β), 相当于在发射极接了一个容值为(1＋β)C4的大电容，这就是电容倍增式滤波器的原理。如果在基极到地之间再连接一个齐纳二极管，就是一个简单的串联稳压器，该电路能有效地消除高频开关纹波。请注意，T1要选择双极型晶体管的V_bceo500V，Ic=100mA。稳压二极管D4要用20V、1/4W任何型号的小功率稳压管。

6．镇流功率电感
　　镇流功率电感L3与Q1 MOS管，以及R6、R7、R8、R9并联的电流采样电阻，是此电路恒流输出的三大关键元件。镇流功率电感L3要求Q值高、饱和电流大、电阻小。标称 3.9mH 的电感，在40kHz～100kHz频率范围里Q值应大于90。设计时要选用饱和电流是正常工作电流2倍的功率电感。本电路设计输出电流250mA，因此选500mA。选用功率电感的绕线电阻要小于2Ω、居里温度大于400 oC的优质功率电感。一旦电感发生饱和，MOS管、LED光源、PWM控制芯片就会瞬间烧毁。建议使用高导磁率微晶材料的功率电感，它可以确保恒流源长期安全可靠地工作。
　　L3电感要选用EE13磁芯的磁路闭合电感器，或高度低一点的EPC13磁芯(图9)。现在LED日光灯大多数选用半铝半PV塑料的灯管，以帮助LED光源散热。工字磁芯电感器的磁路是开放的，当使用工字磁芯电感器的电源驱动板进入半铝半PV塑料灯管时，由于金属铝能使其磁路发生变化，往往会使已调试好的电源驱动板输出电流变小。

7．续流二极管
　　续流二极管D5一定要选用快速恢复二极管，它要跟上MOS管的开关周期。如果在此使用1N4007，那么在工作时会烧毁的。此外，续流二极管通过的电流应是LED光源负载电流的1.5～2倍，本电路要选用1A的快速恢复二极管。
8．PT4107开关频率设定

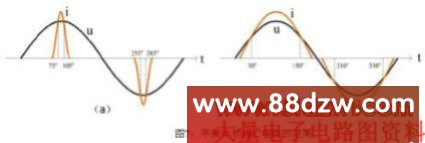

　　PT4107开关频率的高低决定功率电感L3和输入滤波电容器C1、C2、C3的大小。如果开关频率高，则可选用更小体积的电感器和电容器，但Q1 MOSFET管的开关损耗也将增大，导致效率下降。因此，对AC 220V的电源输入来说，50kHz～100kHz是比较适合的。PT4107开关频率设定电阻R5计算公式如下。当F=50kHz 时，R5=500KΩ。

9．MOSFET管的选择
　　MOSFET管Q1是本电路输出的关键器件。首先，它的R_DS(ON)要小，这样它工作时本身的功耗就小。另外，它的耐压要高，这样在工作中遇到高压浪涌不易被击穿。
在MOSFET的每次开关过程中，采样电阻R6～R9上将不可避免的出现电流尖峰。为避免这种情况发生，芯片内部设置了400ns的采样延迟时间。因此，传统的RC滤波器可以被省去。在这段延迟时间内，比较器将失去作用，不能控制GATE引脚的输出。
