　　键控式调光台灯利用两个轻触式按键调光，当轻触其中一个按键时，光线将由强变弱，轻触另一个按键时，光线便会由弱变强。
　　工作原理

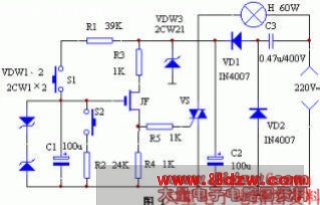

　　电路原理见图1（点此下载原理图），VD1、VD2、C2、C3组成电容降压式直流电源，由MOS场效应管、C1等组成双向可控硅VS的触发电路。DW为保护二极管，防止场效应管栅极击穿。当按下S1时，由R1向C1充电，使栅极电压上升，可可控硅的触发电流上升，导通角变大，光线增加，当按下S2时，C1沿R2放电，栅极电压下降，可控硅的导通角变小，光线变暗。当S1、S2都放开时，由于MOS场效应管的栅源电阻很大，C1两端的电压将基本不变，所以可控硅的导通角也将不变，光线稳定下来。
　　元器件选择与制作
　　元器件清单见下表。


编  号	名  称	型  号	数  量
R1	电阻	39K	1
R2	电阻	24K	1
R3、R4、R5	电阻	1K	3
C1、C2	电解电容	100ｕ/16V	2
C3	金属化纸介电容	0.47ｕ/400V	1
VD1、VD2	整流二极管	IN4007	2
VDW1、VDW2	稳压二极管	2CW1	2
VDW3	稳压二极管	2CW21	1
VS	双向可控硅	1A/400V 如3CTS1A	1
JF	MOS场效应管	IDSS≥5ｍA，BVDS≥15V	1
S1、S2	轻触开关		2

　　场效应管JF的IDSS≥5ｍA，BVDS≥15V，可控硅VS选用1A/400V即可，如3CTS1A等。其它元件无特殊要求，具体数值已标在图（表）中。电阻R1、R2的数值决定了电容C1的充放电时间。在制作时，若光线变化太快时，应适当增大R1、R2的数值，反之应减小。
