20W-60HZ伺服电路图

文章摘要：200W、60Hz伺服电路该电路在运算放大器上增加了两只大电流互补晶体管，使伺服放大器产生115V的输出。放大器驱动低阻抗的10V灯丝变压器，初次级反接，把输出电压提升到115V，用于驱动伺服机构。晶体管要加散热器。

20W-60HZ伺服电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

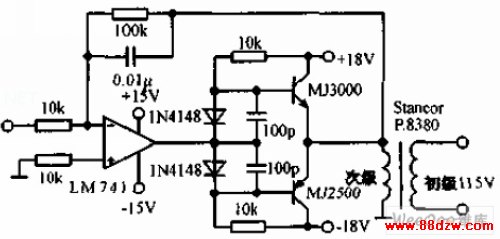

200W、60Hz伺服电路该电路在运算放大器上增加了两只大电流互补晶体管，使伺服放大器产生115V的输出。放大器驱动低阻抗的10V灯丝变压器，初次级反接，把输出电压提升到115V，用于驱动伺服机构。晶体管要加散热器。
