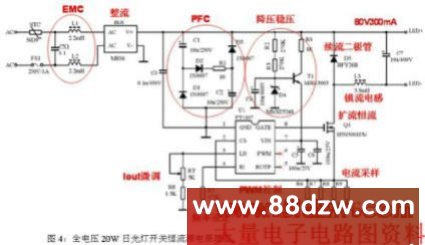

　　按此理念，设计成的全电压20W日光灯开关恒流源电原理图如图4所示。从AC 220V看进去，交流市电入口接有1A保险丝FS1和抗浪涌负温度系数热敏电阻NTC，之后是EMI滤波器，由L1、L2和CX1组成。BD1是整流全桥，内部是4个高压硅二极管。C1、C2、R1、D1～D3组成无源功率因数校正电路。PT4107芯片由T1、D4、C4、R2～R4组成的电子滤波器降压稳压后供电，这个滤波器输入阻抗很高，输出阻抗很小，整流后近300V直流高压经此三极管降压向PT4107 Vin提供约18～20V稳定电压，确保芯片在全电压范围里稳定工作。
　　这个电路不像先前方案的电阻降压电路那样耗能而发烫。PWM控制芯片U1(PT4107)和功率MOS管Q1、镇流功率电感L3、续流二极管D5组成降压稳压电路，U1采集电流采样电阻R6～R9上的峰值电流，由内部逻辑在单周期内控制GATE脚信号的脉冲占空比进行恒流控制。输出恒流与D5、L3的续流电路合并向LED光源恒流供电，改变电阻 R6～R9的阻值可改变整个电路的输出电流，但D5、L3也要随之改动。R5是芯片振荡电路的一部分，改变它可调节振荡频率。电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。由于器件的分散性，批量生产时每一块电源板的输出电流会略有不同，在生产线上可用此电位器来调整每块电源板的输出电流。为保证已调好电源板的稳定性，一定要选用涡轮涡杆微调电位器，并在调好后滴胶固封。
　　本电路的参数是按每串22个0.06W LED，共15串并联，驱动330个60毫瓦的白光LED负载设计的，每串的电流是17.8毫安，设计输出为36-80V/25OmA。如果改变LED数量，则需修正R6～R9的参数。

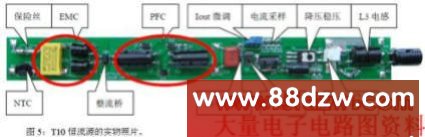

　　PCB板的排列是做好产品的关键，因此PCB板的走线要按电力电子规范要求来设计。本电路可用于T10、T8日光灯管，因两管空间大小不同，二块PCB板的宽度将不同，需要降低所有零件的高度，以便放入 T10、T8灯管。图5是T10恒流源板的实物照片，33个元件安装在235×25×0.8毫米的环氧单面印制板上。

关键的设计和考虑因素
1．抗浪涌的NTC。
　　抗浪涌的NTC选用300Ω/0.3A热敏电阻，如改变此方案的输出，比如增大电流，则NTC的电流也要选大一些，以免过流自发热。
2．EMC滤波
　　在交流电源输入端，一般需要增加由共轭电感、X电容和Y电容组成的滤波器，以增加整个电路抗EMI的效果，滤除掉传导干扰信号和辐射噪声。本电路采用共轭电感加X电容器的简洁方式，主要还是出于整体成本的考虑，本着够用就好的设计原则。X电容器应标有安全认证标志和耐压AC275V字样，其真正的直流耐压在2,000V以上，外观多为橙色或蓝色。共轭电感是绕在同一个磁芯上的两个电感量相同的电感，主要用来抑制共模干扰，电感量在10～30mH范围内选取。为缩小体积和提高滤波效果，优先选用高导磁率微晶材料磁芯制作的产品，电感量应尽量选较大的值。使用二个相同电感替代一个共轭电感也是一个降低成本的方法。
3.全桥整流
　　全桥整流器BD1主要进行AC/DC变换，因此需要给予1.5系数的安全余量，建议选用600V/1A。
4．无源PFC
　　普通的桥式整流器整流后输出的电流是脉动直流，电流不连续，谐波失真大，功率因数低，因此需要增加低成本的无源功率因数补偿电路，如图6所示。这个电路叫做平衡半桥补偿电路，C1和D1组成半桥的一臂，C2和D2组成半桥的另一臂，D3和R组成充电连接通路，利用填谷原理进行补偿。滤波电容C1和C2串联，电容上的电压最高充到输入电压的一半，一旦线电压降到输入电压的一半以下，二极管D1和D2就会被正向偏置，使C1和C2开始并联放电。这样，正半周输入电流的导通角从原来的75°～105°上升到30°～150°；负半周输入电流的导通角从原来的255°～285°上升到210°～330°(图7)。与D3串联的电阻R有助于平滑输入电流尖峰，还可以通过限制流入电容C1和C2的电流来改善功率因数。采用这个电路后，系统的功率因数从0.6提高到0.89。R有浪涌缓冲和限流功能，因此不宜省略。
