　　将作好的半圆筒套在天线上，开口向着你需要增强无线信号的方向。足够简单了吧？不过在用的时候别给挤扁了。
测试效果
　　我们使用一块Orinoco 802.11b银卡、京东方A1500笔记本、BUFFALO WBR2-G54S宽带路由器对所制作的天线进行了测试。选择Orinoco网卡是因为其功能丰富的软件可以提供即时的信号强度检测。
　　我们所制作的这三款天线都只能在特定方向增强无线信号强度。在测试时，我们在办公环境中选择了两个方向进行测试。这两个方向分别有玻璃门、水泥墙、石膏板墙阻挡着信号的传输。使用原始天线时的信号为26和13dB。根据Orinoco网卡软件所显示的信号强度，这三种天线都可以在单方向增强无线信号强度，效果最好的还是使用铁桶制作的天线。易拉罐天线和铝箔纸天线的效果差不多，不过铝箔纸太容易变形，形状改变后信号强度也会有所变化。

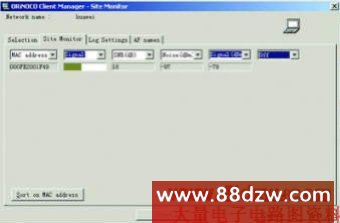

铁筒天线的测试效果


易拉罐天线的测试效果


铝箔天线的测试效果
怎么使用热缩套管
没有罐头怎么办？

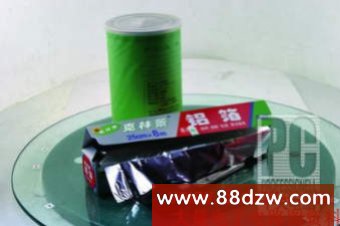

　　马口铁罐头有时候不太好找，我们也可以用常见的纸茶叶筒来代替，这样在加工的时候也更为方便。这样您就不用费力地使用电钻和锯，一把锋利点的大剪刀就足以应付了。使用纸筒作天线前还是需要一些额外的加工的。有些茶叶筒内没有铝箔作为屏蔽层，这就需要我们为它贴上一层，家里厨房用的铝箔包装纸就可以。先依照前面的步骤对纸筒进行初步加工，在裁减、打孔后，使用铝箔纸在纸筒外包裹一层。需要注意的是，当固定天线接头时一定不要过于用力，以免将铝箔弄破。
