光电检测电路实现远程唤醒和关闭

文章摘要：声明：本文为李晓（甘肃省图书馆）、李靖（兰州目标科技）原创作品，如需转载请通过本站联系作者计算机远程唤醒是一个非常有用的网络功能，它可以通过网卡远程启动计算机，实现远程协助。可是网络中使用的设备，绝大部分都不具备远程唤醒功能。我们经常需要手动分别开启不同设备的电源，或者让这些设备长期处于待机状态，以便操作使用。这些大量的待机设备不仅给电网增加负担造成浪费，而且也带来安全隐患。本文设计一款实用电路，在有网络布线或者互相有直接接线的地方，都可以安装这种控制电路。在主机和被控的一台或几台设备中实现同步工作，完成远程唤醒和关闭。1、工作原理电路见图1所示，以220伏交流电路应用为例。在主控电路中，电源

光电检测电路实现远程唤醒和关闭,标签：电子小制作,电子制作网,http://www.88dzw.com

声明：本文为李晓（甘肃省图书馆）、李靖（兰州目标科技）原创作品，如需转载请通过本站联系作者
　　计算机远程唤醒是一个非常有用的网络功能，它可以通过网卡远程启动计算机，实现远程协助。可是网络中使用的设备，绝大部分都不具备远程唤醒功能。我们经常需要手动分别开启不同设备的电源，或者让这些设备长期处于待机状态，以便操作使用。这些大量的待机设备不仅给电网增加负担造成浪费，而且也带来安全隐患。
　　本文设计一款实用电路，在有网络布线或者互相有直接接线的地方，都可以安装这种控制电路。在主机和被控的一台或几台设备中实现同步工作，完成远程唤醒和关闭。
1、工作原理

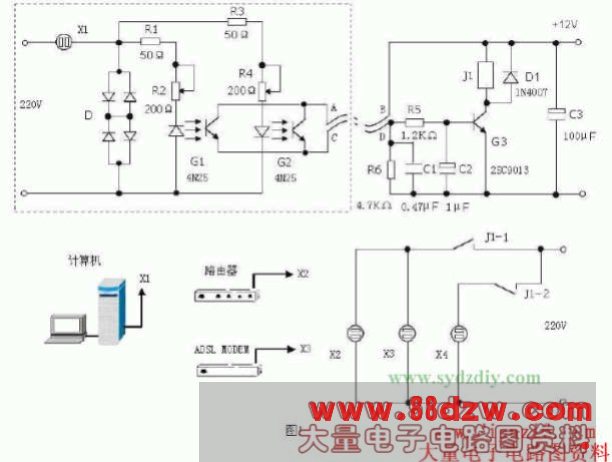

　　电路见图1所示，以220伏交流电路应用为例。在主控电路中，电源插座x1接入负载并开启电源后，在桥式整流D上有电流流过，产生大约1.2伏以上的交流电压降。同时通过电阻R1、R2和R3、R4电阻限流，在交流电源的正半周和负半周，光耦合器G1、G2轮流有电流流过，电压被限制在1.2伏左右，以保护光耦合器。G1、G2的光敏三极管导通后，经过远距离导线的传输，控制由G3组成的电路，控制继电器J1启动，继电器J1常开触点J1-1吸合，控制需要同步开启的电器。常闭触点J1-2断开，控制需要同步断开的电器。由于电路采用两个光偶合器和电容C1、C2，有效防止继电器抖动。在需要延时闭合和延时断开的电路中，增加C1、C2的容量可以非常简单的实现延时闭合和断开的效果。二极管D1吸收J1线圈产生的自感电动势，保护G3安全工作。

　　虚线框内的部分，可以根据需要安装多个并联使用。文中的电路能够使用在交流或者直流电路中，有效远程控制异地电器设备的开启或关闭。
2、制作与调试
　　电路设计安装在一块大小合适的单面敷铜板上，根据控制和被控制电器的容量，选择桥式整流D和继电器就J1的容量，最后确定敷铜板的尺寸。三极管用2SC9013，β值150左右，光偶合器选用4N25，电容耐压选择50V。考虑长时间工作的要求，电阻全部选用1/4W，其它元件无特殊要求。
　　第一次调试以交流220V电源为例，假定桥式整流D选用10A/700V，继电器用10A/12V。先断开R3、R4，将电阻R1调到最大值，将一个200W电器接入插座X1并接通电源，接通控制12伏电源，缓缓调节R2直到继电器J1可靠吸合。然后再断开R1、R2，用同样方法满足要求即可。为了保证光耦合器的使用寿命和电路的可靠工作，接入不同功率的电器，需要调节R2和R4电阻值。电路采用的光耦合器隔离电压能达到数千伏，一般能够保证各种情况下使用的安全需要。由于电路工作时电流只有十几毫安，在应用时可以用电容降压的小型电源，电路可以参考相关资料，这样能够大大降低降低安装体积和综合成本。
3、应用举例
3.1多用户共享上网

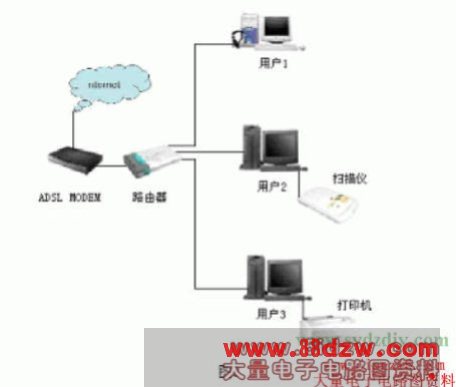

　　计算机网络已经进入普通家庭，我们与邻居合作可以组建一个小型家庭网络（注意：应该不要违反电信的相关规定），这样除了能共享宽带上网，实现分摊费用，使上网成本更低廉外，还能互通有无，共享资源和打印机，扫描仪等。以三台计算机共享上网为例，只需增加一个宽带路由和五类双绞线（长度不超过100米），与原来电信配备ADSL的一起实现共享上网，网络拓扑图见图2所示。但是这需要全天开启路由器和ADSL MODEM，确保每个用户能够随时连接网络。

　　这里应用图1电路和局域网网线，实现远程开启。把网线中两端白绿、绿、白橙、蓝、白蓝、橙、白褐、褐分开，引出其中空余的蓝、白蓝和褐、白褐两组，任选一组例如褐、白褐，连接在图1的A、B、C、D上，根据连接3个用户的要求，制作3个图1所示的虚线框内的电路与B、D端并接一起，把宽带路由器和ADSL MODEM分别接入X2和X3即可。该方案还可在单位局域网内应用，远程控制磁带机、交换机、路由器等需要同时启动，而又没有网卡的网络设备，方便管理和使用。
