　　本装置在点燃煤气后便处于检测状态，一旦煤气灶自行熄火时，能自动连续点火并发出音乐报警。
　　工作原理

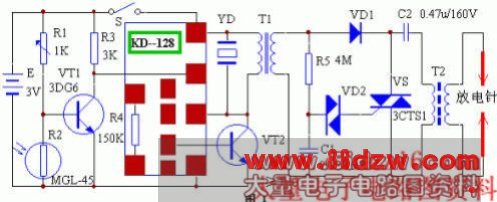

　　电路原理见图1(点此下载原理图)开关S与煤气灶开关联动。当打开煤气时，开关S闭合，如果此时煤气未被点燃，则光敏电阻R2处于高阻状态，三极管VT1导通，触发音乐集成电路工作，发出音乐。同时变压器T1升压输出一峰值达120Vpp的脉冲电压，经R5经C1充电，并经VD1经C2充电。当C1达到一定电压时，触发管VD2导通，可控硅导通，使已充电的C2通过T2初级和可控硅放电。结果在T2的次级感应出5－10kV高压，由放电针尖端放电，点燃煤气。煤气点燃后，光敏电阻受火焰照射阻值下降，致使VT1截止，音乐奏完后停止，放电亦停止。从电路分析可看出，当煤气火焰再次熄灭后，电路又会自动连续点火，并发出音乐报警。
　　元器件选择与制作
　　元器件清单见下表。


编　号	名　称	型　号	数　量
R1	电阻	1K	1
R2	光敏电阻	MGL－45	1
R3	电阻	3K	1
R4	电阻	150K	1
R5	电阻	4M	1
C1	金属化低介电容	0.1u/160V	1
C2	金属化低介电容	0.47/160V	1
VD1	整流二极管	IN4004	1
VD2	触发二极管	DB－3	1
VT1	晶体三极管	3DG6 β≥80	1
VT2	晶体三极管	3DG12 β≥100	1
VS	双向可控硅	3CTS1	1
YD	压电陶瓷片	加助声腔	1
IC	音乐集成电路	KD－128或其它10秒左右的	1
S	行程开关	见表下文字	1
