超短波物品遗留提醒报警器

文章摘要：本文介绍的这种物品遗留提醒报警器体积小巧，外形尺寸为17×35×100mm，如同两只火柴盒，控制距离为1－5m（可以调至15m），报警声宏亮、功耗低、频率稳定、成本低、易制作，很适合随身携带，防止重要物品离开主人，亦可用作小孩走动监察，有兴趣者不妨一试。工作原理该装置是由发射机和接收机两部分组成的系统，工作于调频（FM）波段。发射机的电路工作原理见图1（点击下载原理图）。它是由三极管VT1、VT2及其外围元件构成的多谐振荡器，其工作频率约为1000Hz，其信号通过电容器C3取出去调制由VT3及其LC元件构成的调频振荡器，被调制的调频信号从C10输出，通过机内微型天线向空

超短波物品遗留提醒报警器,标签：小制作,电子制作网,http://www.88dzw.com

　　本文介绍的这种物品遗留提醒报警器体积小巧，外形尺寸为17×35×100mm，如同两只火柴盒，控制距离为1－5m（可以调至15m），报警声宏亮、功耗低、频率稳定、成本低、易制作，很适合随身携带，防止重要物品离开主人，亦可用作小孩走动监察，有兴趣者不妨一试。
　　工作原理

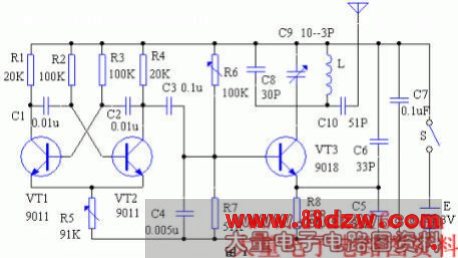

　　该装置是由发射机和接收机两部分组成的系统，工作于调频（FM）波段。发射机的电路工作原理见图1（点击下载原理图）。它是由三极管VT1、VT2及其外围元件构成的多谐振荡器，其工作频率约为1000Hz，其信号通过电容器C3取出去调制由VT3及其LC元件构成的调频振荡器，被调制的调频信号从C10输出，通过机内微型天线向空间辐射。其中C6的作用是加宽频带并能有效防止人体感应对频率的影响。

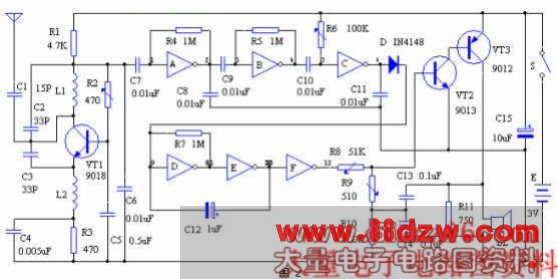

　　接收机的电路工作原理见图2（点击下载原理图）。由三极管VT1及其LC元件等组成超再生接收电路，用来接收发射机发出的调频信号。门电路A、B、C构成信号放大电路，将接收到的信号放大、比较、倒相去控制门电路D、E组成的1Hz振荡电路，再由门电路F倒相输出去控制由三极管VT2、VT3组成的互补音频振荡器。
　　当接收到发射机信号时，门电路C输出为正，二极管VD导通，门D、E组成的低频振荡器停振，门F输出为低电平，VT2、VT3互补振荡器停振，扬声器BL不发声。
　　一旦接收不到发射机的信号，即目标物或小孩离开主人1－15m，门电路C输出低电平，VD截止，门电路D、E构成的低频振荡器工作，门F倒相输出频率为1Hz的正脉冲控制互补振荡器电路发出急促的“嘟…嘟…”声提醒主人注意，直至目标物可小孩回到控制距离范围内，其报警声自动停止。
　　元器件选择与制作
　　元器件清单见下表。
　　发射机部分


编　号	名　称	型　号	数　量
R1、4	电阻	20K	2
R2、3	电阻	100K	2
R5	微调电阻	91K	1
R6	微调电阻	100K	1
R7	电阻	51K	1
R8	电阻	470Ω	1
C1、2	瓷片电容	0.01u	2
C4	瓷片电容	0.005u	1
C5、6	瓷片电容	33P	2
C7	瓷片电容	0.1u	1
C8	瓷片电容	30P	1
C9	微调瓷介电容	10－3P	1
C10	瓷片电容	51P	1
L	电感	自制（见表后文字）	1
VT1、2	晶体三极管	9011	2
VT3	晶体三极管	9018	1
S	开关	微型拨动开关	1
E	电池组	3V	1
