转自br /> 　　微波是指频率 f＞300MHz的无线电波。根据微波多普勒效应原理（也就是雷达基本原理）制作成的防盗报警器，我们就叫它微波防盗报警器或者雷达式防盗报警器。这种微波防盗报警器无方向性及死区，可对360度的一个圆区域进行探测，很适合在机关、仓库、银行、商店、果园、鱼塘、家庭等需要保安防盗的场所安装使用。只要作案分子进人警戒范围（半径<=8m的圆区域),它便反复发出响亮的“抓贼呀一”喊声来，使盗贼闻声丧胆。为防止犯罪分子破坏报警器，它还具有断线报警和交直流电源自动转换供电功能。
电路原理

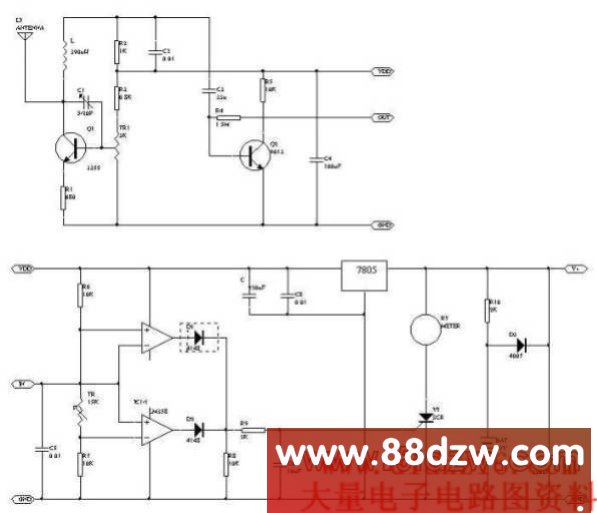

　　微彼防盗报警器由微波多普勒探头和主机两部分组成。微波多普勒探头的电路原理如图所示。微波三极管VT1在微调电容C1正反馈的作用下产生自激振荡，其振荡频率可通过电位器RP1、可调电容器C1进行调节，一般为1000MHz左右。由天线W将电磁波辐射到周围空间，产生一个立体的微波警戒场。当有人在该范围内活动时，根据电磁波的多普勒效应，人体的反射波就会通过天线使VT1 的自激振荡幅度和频率都发生变化，这会导致C3正端的电压发生波动。该波动信号经C3加到VT2的基极进行放大，放大后的信号从VT2的集电极取出，送到主机进行鉴别并触发报警。正常情况下，VT2送出的电压是稳定的(为 6V),当人体在微波场内走动时，这电压就会在+- l～5V的范围内变化，其变化频率与人体活动快慢有关，而幅度大小与人体离探头的距离成正比。
　　主机部分电路原理如图所示。由运算放大器A1、A2组成的窗口式电压比较器，对探头送来的信号电压进行比较鉴别。如果信号电压在两指定的比较电压中间，则A1A2的6脚均无电压输出。当信号电压高于A1的2脚电压或低于A2的3脚电压时，A1或A2输出高电压，经隔离二极管 VD1 或VD2、限流电阻 R9后，触发单向可控硅 VS导通，使语音报警喇叭HA通电发出“抓贼呀一”喊声来。另外，如果探头与主机之间的连线被自作聪明的盗贼找到并弄断,IN端电压会变为0V,A2即输出高电平，电路也会产生警报声。报警电路一旦被触发，HA就会发声不止，只有值班人员按动一下复位按钮SB，报警声才会被解除。
　　报警器的电源部分设计成交直流电自动切换供电，以保证电网停电或犯罪分子切断照明线路后报警器仍能够照常工作。平时，220V交流电经电源变压器T降压、二极管VD4~ VD7桥式整流和电容C9滤波后，输出约18V直流电压。该电压高于备用电池G的15V电压，故VD3及反偏截止，电池不供电；一旦交流电压消失，备用电池将通过VD3自动向电路供电。有交流电时，18V直流电压还通过R10给备用电池小电流（<=1mA）、长时间缓慢充电，使电池使用寿命大大延长。SA为备用电池电源开关。

元器件选择
　　A1、A2均用uA741或LM741、AD741、MC1741、CA741等型通用III型运算放大器，A3用78L12型（12V、100mA）塑封三端固定稳压集成电路。晶体管VTI用C3355、2026型微波三极管；VTZ用9（）14或3DG8硅NPN低噪三极管，要求 b＞150。VS用小型塑封单向可控硅，如 MCR100－l、BT169、2N6565型等。VD1、VD2用IN4148型硅开关二极管，VD3～VD7用IN4001型硅整流二极管。
　　天线W用一根直径15mm、长约150mm；的直漆包线或铁丝。高频扼流圈L用IGl3901。H型卧式固定电感器，亦可用0.5mm漆包线在5mm圆柱上绕5匝脱模而制成空心线圈。CI选用品质高的瓷介微调电容器，C2、C5和C8均用CTl型瓷介电容器、C3、C4、C6、C7和C9均用 CDll－25V型电解电容器。RPI用WH7－A型立式微调电位器，RP2采用 WSW型自锁式有机实芯微调电位器。RI～RIO全部用 RTX－1/8W M小型碳膜电阻器。
　　HA用LQ4688D型语音报警专用电喇叭，亦可参见附录二自制。SB用小型自复位常闭按钮开关，也可用KWX型小微动开关（仅用常闭触点）来代替。SA用小型单刀单掷开关。T用市售220V／15V、5W优质成品电源变压器以确保长时问轻载运行不发热。F用带机装管座的BGX0.15A保险管。XP用普通交流电二极电源插头。G可用10节普通干电池串联后供电，也可用小型固体蓄电地。
