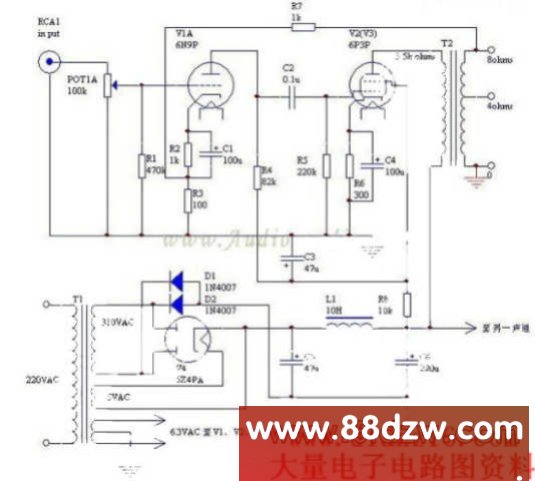

自制6N9P+6P3P单端胆机电路图
[11-21 22:50:33] 来源:http://www.88dzw.com 电子小制作 阅读:8115次
文章摘要:本机一些补测参数:输入阻抗:100kΩ输入灵敏度:0.8Vrms输出阻抗:8Ω输出功率:7W(有效功率,负载电阻8Ω,1kHz,THD=10%)频率响应:13~33k Hz-3dB(负载电阻8Ω,输出功率1W有效值)总谐波失真:1.5%(负载电阻8Ω,1kHz,输出功率1W有效值)信噪比:≥93dB)整机耗电:≤80W
自制6N9P+6P3P单端胆机电路图,标签:小制作,电子样本制作,http://www.88dzw.com本机一些补测参数:
输入阻抗:100kΩ
输入灵敏度:0.8Vrms
输出阻抗:8Ω
输出功率:7W(有效功率,负载电阻8Ω,1kHz,THD=10%)
频率响应:13~33k Hz-3dB(负载电阻8Ω,输出功率1W有效值)
总谐波失真:1.5%(负载电阻8Ω,1kHz,输出功率1W有效值)
信噪比:≥93dB)
整机耗电:≤80W
