本例介绍的电子灭虫灯电路，也是利用飞蛾等害虫的趋光性，采用光诱、高压电击的方法来捕杀害虫的。该装置在晚上能自动开启，白天又能自动关闭。
电路工作原理

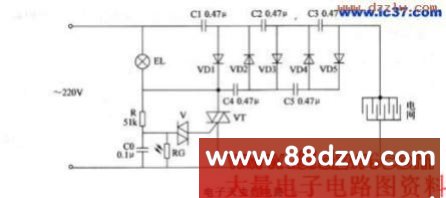

　　该电子灭虫灯电路由光控开关电路和倍压整流电路组成，如图所示。

电路中，光控开关电路由光敏电阻器RG、电容器CO、灯管EL、电阻器R,双向触发二极管V和晶闸管VT组成；倍压整流电路由电容器Cl一C5和整流二极管VD1一V D5组成。
　　在白天， RG受光照射而呈低阻状态，将CO短路，VT无触发电压而处于截止状态，倍压整流电路不工作。夜晚无光照射时，RG恢复高阻状态，交流220V电压经EL和R对CO充电，当CO上的电压充至一定值时，V导通，使VT受触发而导通，倍压整流电路通电工作。交流220V电压经倍压整流电路五次倍压整流后，产生约1450V的高压加茬电网上。当有害虫趋光飞来触碰到电网时，就会立即被高压击毙。
元器件选择
　　R选用1W金属膜电阻器。
　　RG选用MGL系列的光敏电阻器，其亮阻应小于或等于3 kfl，暗阻大于或等于5Mn。
　　CO选用耐压值为160V的涤纶电容器；C1一C5均选用耐压值为600V的高压纸介电容器或CBB电容器。
　　VD1一VD5均选用1 N4007型硅整流二极管。
　　V选用DB3或2CTS系列的双向触发二极管。
　　VT选用3 CTS3/600 V或TCL336A型（3A、600V）的双向晶闸管。
　　EL选用3W白色冷阴式灯管。
　　电网采用内、外两层金属丝网制作：内层金属网丝间距较小（约为2mm），用于捕杀体形较小的黑尾叶蝉、稻蓟马、稻飞虱、白翅叶蝉等害虫；外层金属网丝间距较大（约为lomm），用于捕杀体形较大的大螟、二化螟、三化螟、缕姑等害虫。
