热转印纸制作电路板流程

文章摘要：1、用protel 画出您所需要的印刷电路板图2、将上图打印到热转印纸(注意不要打印顶层丝印图) 3、将热转印纸上的碳粉通过热转印机转印到敷铜板上 4、将敷铜板放入三氯化铁腐蚀液进行腐蚀，腐蚀后如图所示 5、用汽油清洗电路板上的黑色碳粉则出现如图所示 6、用电路板打孔机进行打孔，则出现如下图所示

热转印纸制作电路板流程,标签：小制作,电子样本制作,http://www.88dzw.com

1、用protel 画出您所需要的印刷电路板图

2、将上图打印到热转印纸(注意不要打印顶层丝印图)

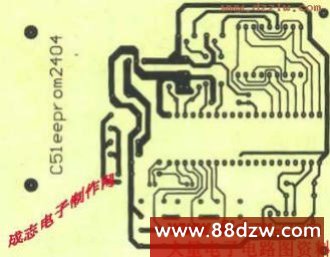

3、将热转印纸上的碳粉通过热转印机转印到敷铜板上

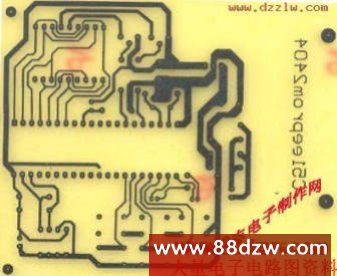

4、将敷铜板放入三氯化铁腐蚀液进行腐蚀，腐蚀后如图所示

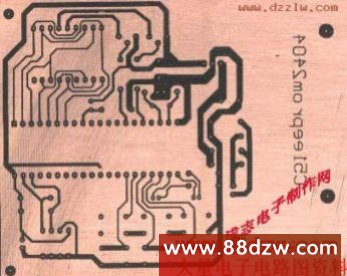

5、用汽油清洗电路板上的黑色碳粉则出现如图所示

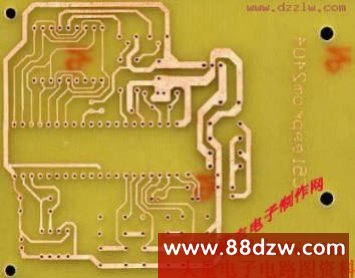

6、用电路板打孔机进行打孔，则出现如下图所示
