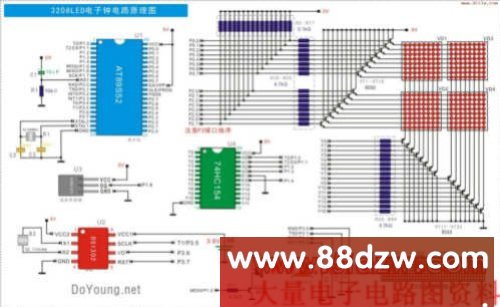

DY3208电子钟电路图

文章摘要：DY3208电子钟_V4.0版本元器件列表：品名，型号，数量LED点阵屏，8x8 单色，4单片机，AT89S52，1扬声器，（视情况而定），1温度传感器IC，DS18B20，1时钟IC，DS1302，1备用电池，3或3.6V，1晶振，12.00MHz，1晶振，32.768kHz，1稳压IC，LM7805，1译码器IC，74HC154，1陶瓷电容，0. 1μF，2电解电容，220μF，2电源适配器，9V 2A，1三极管，8050，16陶瓷电容，30pF，2三极管，8550，17电源接口座，（视电源而定），1电阻，4.7kΩ，33电阻，10kΩ，1电容，10&m

DY3208电子钟电路图,标签：小制作,电子样本制作,http://www.88dzw.com

DY3208电子钟_V4.0版本元器件列表：

品名，型号，数量
LED点阵屏，8x8 单色，4
单片机，AT89S52，1
扬声器，（视情况而定），1
温度传感器IC，DS18B20，1
时钟IC，DS1302，1
备用电池，3或3.6V，1
晶振，12.00MHz，1
晶振，32.768kHz，1
稳压IC，LM7805，1
译码器IC，74HC154，1
陶瓷电容，0. 1μF，2
电解电容，220μF，2
电源适配器，9V 2A，1
三极管，8050，16
陶瓷电容，30pF，2
三极管，8550，17
电源接口座，（视电源而定），1
电阻，4.7kΩ，33
电阻，10kΩ，1
电容，10μF，1
电阻，5.1 kΩ，16
芯片插座，24PIN，1
芯片插座，40PIN，1
芯片插座，8PIN，1
排线延展温度传感器 ，，
接口座延展温度传感器，，
微动开关，5x5x6mm侧向，4

______________________________________________

注意：本电路适用于V4.0版本程序。如使用V4.1、V3.0或之前版本程序会出现显示乱码的问题。可以通过翻转P2接口线序来解决，即P2.0接1、P2.1接2、P2.7接8，改为P2.0接8、P2.1接7、P2.7接1，在制作电路时要特别注意！
