电话线供电的LED小灯电路图

文章摘要：一般情况下，电话线中有40多伏或50多伏的电压，我们可以通过它来点亮LED，所以，我们可以制作一个利用电话线供电的LED小台灯或者彩色小夜灯，如果遇到寝室熄灯、晚上停电等情况，可以用它来应急。 下面是小灯的电路图。电压经过四个二极管的桥式整流后，点亮这8颗串联的LED。如果当作小台灯使用，需选用白色的LED；如果是小夜灯，那就选用彩色的LED。限流电阻R的功率不能太小。LED的亮度可以通过改变限流电阻R的大小稍作调整，但应注意LED不能太亮，因为电话线路提供的功率是非常有限的。

电话线供电的LED小灯电路图,标签：小制作,电子样本制作,http://www.88dzw.com

一般情况下，电话线中有40多伏或50多伏的电压，我们可以通过它来点亮LED，所以，我们可以制作一个利用电话线供电的LED小台灯或者彩色小夜灯，如果遇到寝室熄灯、晚上停电等情况，可以用它来应急。

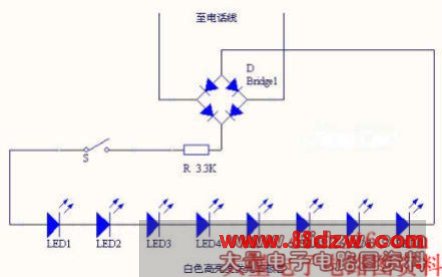

　　下面是小灯的电路图。电压经过四个二极管的桥式整流后，点亮这8颗串联的LED。如果当作小台灯使用，需选用白色的LED；如果是小夜灯，那就选用彩色的LED。限流电阻R的功率不能太小。LED的亮度可以通过改变限流电阻R的大小稍作调整，但应注意LED不能太亮，因为电话线路提供的功率是非常有限的。
