电子灭鼠器
[07-18 21:05:11] 来源:http://www.88dzw.com 电子小制作 阅读:8228次
文章摘要:我们今天所介绍的电子灭鼠器,采用红外光反射控制电路,能在老鼠进人其有效 探测范围时自动接通高压电路的工作电源,产生高压将老鼠击毙。 电路工作原理:该电子灭鼠器电路由电源电路、红外控制电路和高压电路组成,如图所示。电路分析,电源电路由电源变压器T、整流桥堆UR、滤波电容器C4、C5和 三端稳压集成电路IC2组成;红外控制电路由红外发光二极管vLI、红外光敏二 极管VLS、晶体管V、电阻器R1一R6、电容器C1一C3、集成电路IC1、发光二 极管VL2和固态继电器KN组成;高压电压由固态继电器KN、电阻器R7、电容 器C6、C7、二极管VD1、V D2和高压电极组成。交流220V电压经T降压、UR

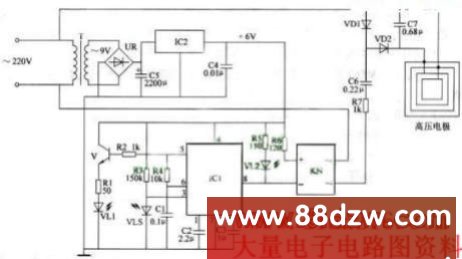

电子灭鼠器,标签:小制作,电子样本制作,http://www.88dzw.com我们今天所介绍的电子灭鼠器,采用红外光反射控制电路,能在老鼠进人其有效 探测范围时自动接通高压电路的工作电源,产生高压将老鼠击毙。 电路工作原理:该电子灭鼠器电路由电源电路、红外控制电路和高压电路组成,如图所示。
电路分析,电源电路由电源变压器T、整流桥堆UR、滤波电容器C4、C5和 三端稳压集成电路IC2组成;红外控制电路由红外发光二极管vLI、红外光敏二 极管VLS、晶体管V、电阻器R1一R6、电容器C1一C3、集成电路IC1、发光二 极管VL2和固态继电器KN组成;高压电压由固态继电器KN、电阻器R7、电容 器C6、C7、二极管VD1、V D2和高压电极组成。交流220V电压经T降压、UR 整流、C5滤波及IC2稳压后,为红外控制电路提供+6V工作电压。 IC1的5脚输出的振荡信号经V放大后,驱动VL1发出调制红外光。平时 (在无老鼠进人红外探测区域时),V LS接收不到VLl发射的红外光,IC 1处于 自动振荡状态,其8脚输出高电平,VLZ不亮,KN和高压电路不工作。
当有老鼠进人红外探测范围时,老鼠身体反射回来的红外光被VD1接收, 使IC 1的8脚由高电平变为低电平,VL2点亮,KN通电工作,高压电极上产生 高压将老鼠击毙。当清除死鼠(应切断电源)后,VLS又截止,IC1的3脚失去 输人信号,8脚变为高电平,V L2熄灭,KN和高压电路停止工作,电路又恢复到守候状态。
元器件选择 R1一R6选用1/4W金属膜电阻器或碳膜电阻器;R7选用2W金属膜电阻 器。 C1一C4均选用独石电容器;C5选用耐压值为25V的铝电解电容器;C6和 C7均选用耐压值为1000 V的CBB电容器。 VLS选用PH302或BPW82型红外光敏二极管;VD1和V D2均选用1 N4007 型硅整流二极管。 VLl选用IR333或SE303等型号的红外发光二极管;VL2选用中5mm的普通 发光二极管。 V选用59013或3 DG9013型硅NPN晶体管。 IC1选用LM567或NE567型集成电路;IC2选用LM7806型三端稳压集成电 路。 KN选用SP2110或JGX-2F型固态继电器。
