一种增大放大器增益的方法
[07-10 05:55:33] 来源:http://www.88dzw.com 音响制作 阅读:8958次
文章摘要:然后在单向假设的基础下,S12 = 0,则从晶体管获得的最大增益为:这样可以得到全部增益(dB)(图3):这里可以认为GS和GL增益(或损失率)是通过匹配(或故意的失配)输入、输出电路获得的。如果实际晶体管中S12 ≠ 0,则前面计算增益的方程8和9就存在误差。在这种情况下,增益GT的真实值就和计算的单向增益GTU有关了:这里:由于U值取决于S参数和单向品质因数,则U值随频率的变化而变化。对于晶体管2N6679A,应用表10.1-1中所示的在1 GHz处的S参数值,U计算如下: 可见,在1 GHz处晶体管2N6679A可以应用单向增益的近似值,误差不大于1.4 dB。为了获得最大增益应用
一种增大放大器增益的方法,标签:音响设计,电子制作网,http://www.88dzw.com然后

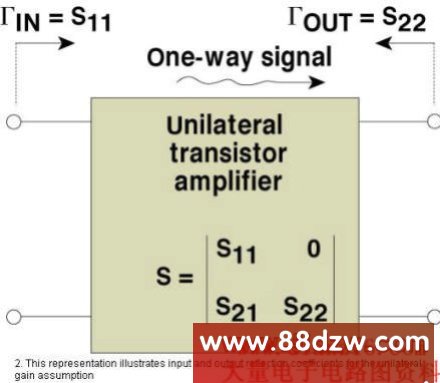

在单向假设的基础下,S12 = 0,则从晶体管获得的最大增益为:
这样可以得到全部增益(dB)(图3):
这里可以认为GS和GL增益(或损失率)是通过匹配(或故意的失配)输入、输出电路获得的。如果实际晶体管中S12 ≠ 0,则前面计算增益的方程8和9就存在误差。在这种情况下,增益GT的真实值就和计算的单向增益GTU有关了:
这里:
由于U值取决于S参数和单向品质因数,则U值随频率的变化而变化。对于晶体管2N6679A,应用表10.1-1中所示的在1 GHz处的S参数值,U计算如下:
可见,在1 GHz处晶体管2N6679A可以应用单向增益的近似值,误差不大于1.4 dB。为了获得最大增益应用单向增益设计,50Ω的源极电阻转变为ZS = ZIN*,50Ω的负载电阻转变为ZL = ZOUT*。由S参数可得:
规格化:
通过增加稳定化处理单元,S参数可以得到修正。修正后的S参数必须可以用于稳定的2N6679A晶体管电路中。这种修改是很难实现的,但应用网络模拟软件却是容易实现的。修正的S参数如表1所示。
