    直流化电流负反馈OCL电路应用

    按《电子报》2001年第27期《LNl875功放制作体会》一丈的电路(图1)进行实验，结果确如文中所说，电路直流化并改为电流反馈后，频响拓宽，低音力度明显增强，高频解析力增加，中音质感增强，音质较标准电路提高很多，使入久听不厌、用此功放与新德克6800纯甲类功放对比试听，推惠威天鹅M1.2音箱，15平方米房间，约有10W左右输出，音色极为接近新德克机，声音力空、解析力与之不相上下。LMl875高音细腻一点，新德克6800人声厚度强——点，二者差别之小，出乎意料。
    但LMl875直流化电流负反馈电路的不足也使人觉得若有所失：功率偏小，静态时有可闻的交流声，实测LMl875静态时输出端有几到十几mV的电压。
    LMl875直流化电流负反馈BTL设计

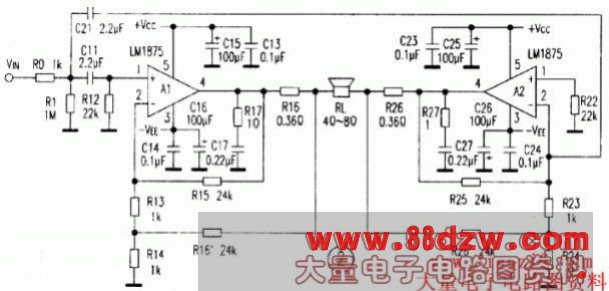

    直流化电流负反馈BTL电路见图2，取消标准BTL电路中的C12、C22，使电路直流化；电阻R16与R26是取样电阻，电流反馈信号经R15、R16、R25、R26分别进入放大器A1、A2的反相输入端，R13、R14、R15、R16的阻值决定放大器增益的大小。
 　 用图2电路实验，不管怎样通断电源与输入信号，输出端始终没有直流输出，并且没有静态输出噪音，开机时喇叭中只有轻微“叭”音，关机时扬声器中绝无噪音可闻。通过实验可知，此种输入电路工作十分稳定，即使在开大音量或静态时将输入端子拔掉再插上，电路也不会自激。电容C11对音质影响很大，去掉此电容后，眼前马上一亮，中高音变得清澈细腻，低音富有弹性和力度。直流化电流负反馈BTL电路继承了直流化电流负反馈OCL电路音质的优点，失真进一步减小，输出功率增大到原来的3倍，达到了60瓦以上，克服了其开关机扬声器中有冲击声和静态时有交流声的缺点，是LM1875的理想优化电路。
