长期以来，我使用ＶＣＤ机时总感到不如意，原因是ＶＣＤ机自身不带功放。要播放碟片时，除音箱外，非得再配电视机或者功放机不可，因此使用起来极其麻烦。

本人有一台万利达早期生产的ＶＣＰ－Ｎ２８Ｋ型ＶＣＤ机，为其加装了简洁的立体声功放电路，极其实用。

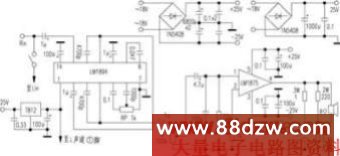

功放电路采用“ＬＭ１８９４＋ＬＭ１８７５”方案，该电路有以下特点：
１．单独使用变压器，与ＶＣＤ机完全分开，但同时使用一根电源插头线。
２．ＶＣＤ机的Ｌ、Ｒ音频输出插口同时作为功放的输入接口。
３．使用单联音量电位器，每声道音量单独调节。
４．在信号输入端加一开关，配合ＶＣＤ机的Ｌ／Ｒ键，可使两声道信号混合或使功放两声道同时放大ＶＣＤ机输出的单一声道信号；断开则左、右声道分开。此开关在教学和欣赏伴奏等方面尤其实用。
５．功放电路接成电流负反馈直流功放，效果佳且易于制作。
６．功放电路板、整流滤波板、变压器各自全都加以屏蔽，有效防止互相干扰。

调节ＲＰ（ＲＰ′）使放音高频损失最小且降噪效果明显即可。另外如果出现信号过强，则在信号输入端串入５～１５ｋΩ的金属膜电阻即可解决。

各旋钮、开关均安装于后面板。
