PM404F开关电源驱动器的工作频率设置方法
[11-26 05:38:26] 来源:http://www.88dzw.com 电源技术 阅读:8952次

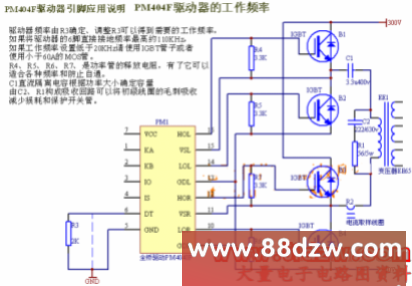

文章摘要:驱动器频率由R3确定、调整R3可以得到需要的工作频率, 如果将驱动器的6脚直接接地频率最高约110KHz, 如果工作频率设置低于20KHz请使用IGBT管子或者 使用小于60A的MOS管。 R4、R5、R6、R7、是功率管的释放电阻,有了它可以 适合各种频率和防止自通。 C1直流隔离电容根据功率大小确定容量 由C2、R1构成吸收回路可以将初级线圈的毛刺吸收 减少损耗和保护开关管。
PM404F开关电源驱动器的工作频率设置方法,标签:电源技术应用,电子制作网,http://www.88dzw.com驱动器频率由R3确定、调整R3可以得到需要的工作频率, 如果将驱动器的6脚直接接地频率最高约110KHz, 如果工作频率设置低于20KHz请使用IGBT管子或者
使用小于60A的MOS管。 R4、R5、R6、R7、是功率管的释放电阻,有了它可以
适合各种频率和防止自通。 C1直流隔离电容根据功率大小确定容量
由C2、R1构成吸收回路可以将初级线圈的毛刺吸收 减少损耗和保护开关管。
