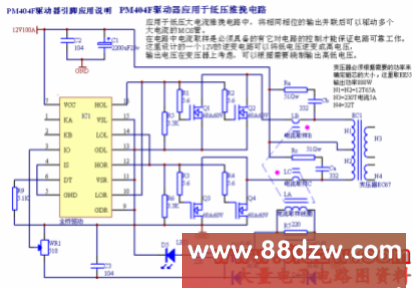

PM404F开关电源驱动器应用于低压推挽电路

文章摘要：应用于低压大电流推挽电路中，将相同相位的输出并联后可以驱动多个大电流的MOS管。 在电路中电流取样是必须具备的有它对电路的控制才能保证电路可靠工作。这里设计的一个12V的逆变电路可以将低电压逆变成高电压，输出电压在变压器上考虑，可以根据需要绕制输出高低电压。 变压器必须根据需要的功率来确定磁芯的大小，这里取EE55输出功率800W 初级绕组：N1=N2=12匝 电流取65Ax2次级绕组：N3=230匝电流5A N4=32匝

PM404F开关电源驱动器应用于低压推挽电路,标签：电源技术应用,电子制作网,http://www.88dzw.com

应用于低压大电流推挽电路中，将相同相位的输出并联后可以驱动多个大电流的MOS管。 在电路中电流取样是必须具备的有它对电路的控制才能保证电路可靠工作。
这里设计的一个12V的逆变电路可以将低电压逆变成高电压，输出电压在变压器上考虑，可以根据需要绕制输出高低电压。 变压器必须根据需要的功率来确定磁芯的大小，这里取EE55输出功率800W
初级绕组：N1=N2=12匝 电流取65Ax2次级绕组：N3=230匝电流5A  N4=32匝
