三、制作支架
将LED灯和电源线穿进笔杆。

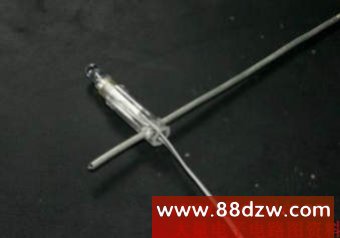

铁丝对穿进两个小孔。
① 把铁丝头调整到刚好和笔杆外壁齐平。

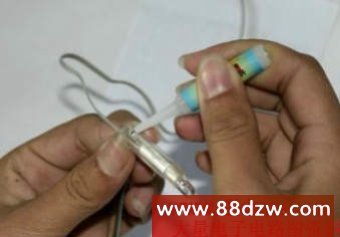

② 用502胶水填充到铁丝与两个小孔的缝隙中,固定住铁丝。
用铁钳截断铁丝,铁丝的长度要略长于自己想要的灯的高度(因为灯的支架要弯曲)。
用电工胶布把电源线固定在铁丝上。
胶布缠绕铁丝的另一端,使铁丝刚好能塞进笔杆里。这样支架就基本稳固了。

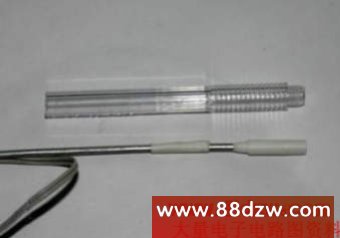

① 把电源线套到塑料弹簧圈里。

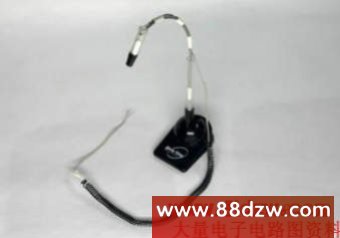

② 笔杆插入笔套,有点灯的样子了!
四、接到USB接口

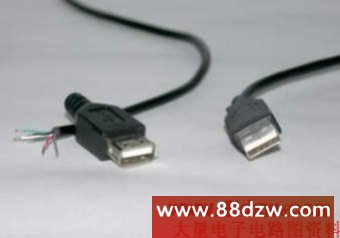

把USB延长线一端的接口插座剪下来。
五根电线,其中红色为+5V电源线,黑色为零线。剩下的三条为信号线。
① 剥开红线和黑线。
② 接到LED灯电源线另一端的两个黑、红线头上。
③ 用电烙铁给两个接头上锡,减少电阻。
特别提醒:因为发光二极管有正负极,正负极接对了LED才会发光。如果LED不亮,交换一下连接顺序即可。
用绝缘胶布分别把接头裹上,防止短路。
USB插头插入USB接口,LCD发亮了。摆放好位置,让灯光照到需要的地方。
