二 制作调试

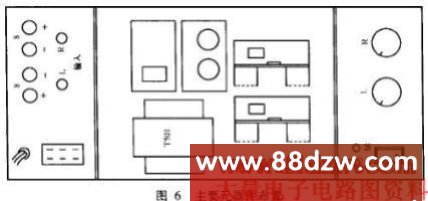

    如上所述，本机虽是一个功率并不大的小制作，但是制作中的“门道”并不少。以往这类IC功放，电源和左、右声道功放一般是合用一块印刷电路板，有的甚至把保护电路也放在一起。本机从音质考虑共用4块印板(如图4、图5所示)。其中电源、保护电路各一块，左、右声道也各一块。放大部分印板为25mm×75mm，整流部分为50mm ×75mm，保护电路印板为45mm ×75mm。LM1875要安装带翼片的散热片，它的长度与印板长度相同，翼片的宽和高约为40mm (根据机箱大小尽量取大一些)。先设法把印板固定到散热片上，再把散热片固定到
金属机箱的底板上，利用底板进一步加大散热面积，如图6所示。

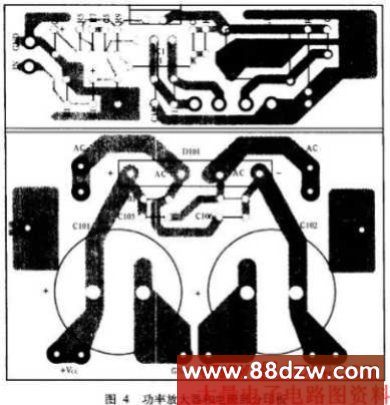

图4 功率放大器和电源部分印板

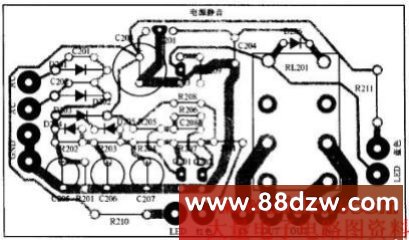

图5 保护电路印板

    本机接线主要是地线的布置十分重要，务必参照图3进行。本机有两个接地点。信号地安排在左、右声道信号输入端子处。为此，可在靠近输入端子之间安排一小接线支架，接线支架的固定螺丝与后面板之间用一铜箔垫片作为接地焊片，铜箔片与底板之间务必确保彻底清洁，然后用螺丝加以紧固。R501、C501、C502和R502就装在支架和接地片上。输入信号屏蔽线也在此接地。音量电位器接地引脚应通过屏蔽线(外层)与印板地相连。
    第二个接地点—电源地安排在本机输出端之间。具体做法同上。C503、R503、C504和R504直接安装在支架与接地片上。另外，整流滤波电容C101和C102外壳(“一”端)不应与底板有电气接触，它们要用两根较粗软线与电源地相连。电源变压器中心抽头(0V点)也应分别用两根较粗软线与电源地相连。保护电路印板地线也要用线接到电源地。总之，务必按图3N示地线接地方式布线。这样才能较好减小信号和电源、左右声道地线之间的串扰。

三.性能和音质
    以往制作IC功放，尤其是LM1875这种功率不很大的功放，都不很注意测试其性能。虽说IC功放的性能主要由芯片本身来保证，但实际性能究竟达到了什么水平往往并不了解。因此，如果实测性能与芯片本身性能差距较大，往往不是去检查应用设计中是否存在问题，而是怪罪IC本身音质本来就有什么问题。这当然并不公平。
    本机实测增益27dB，两个声道同时工作，输入635mV时，8Ω负载上输出14.2V，合输出功率为25W。图7为频率响应，从5Hz～50kHz完全平直，150kHz时为－1.5dB。

图7 频率响应                                                                                                  图8 总谐波失真曲线
