文章摘要: 图5是一款简单易制、性能出众的胆机稳压电源。该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求。高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流、胆稳压、主板、电源一体化大板双面镀金设计)均可与该电源板搭配使用。 对胆机制作,一些发烧友特别推崇搭棚焊接法。但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产。笔者认为:胆机要想得到

几款胆前级电路及制作,标签:电子制作网,http://www.88dzw.com

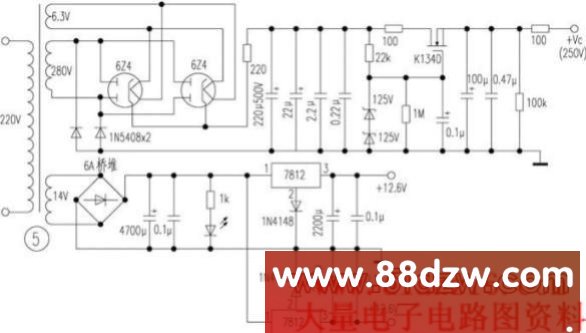

     图5是一款简单易制、性能出众的胆机稳压电源。该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求。高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流、胆稳压、主板、电源一体化大板双面镀金设计)均可与该电源板搭配使用。
胆机稳压电源     对胆机制作,一些发烧友特别推崇搭棚焊接法。但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产。笔者认为:胆机要想得到普及,应走与线路板装配生产相结合之路。笔者使用的线路板由专业线路板厂家制作,主板为加厚双面孔化镀金玻璃纤维板,而电源板为单面玻璃纤维板,便于摩机。板上印字清晰,只要稍懂无线电基础知识,哪怕你从未装配过胆机,按印板所标数值装配,确保你一次装配成功,所装整机的性噪比均达到或超过搭棚焊接的同类产品。夜深人静时把音量旋至最大,耳贴近音箱仅听到轻微的胆管本底热噪声。    俗话说:“好马配金鞍”。胆机制作中,元器件的选取也至关重要,为确保质量,建议均采用全新器件制作。笔者使用厂家提供的套件,电子管为国产出口型产品,电阻为2W、3W美国电阻,如DALE电阻、AB碳阻等。而电容4.7μF/400V以下则选用音乐味浓的法国苏伦大SMKP电容,电解则选用ELNA、ERO、SAMWHA、Rubycon等品牌。变压器则有A级材料制作的100WE型和R型两种规格可供发烧友选择。对于相关部件如音源选择、音量控制,也有多种方案可供选择,如继电器音源切换,手动音量控制板、顶级音量遥控板(继电器切换不同阻值的光敏电阻),镀金输入、输出端子、豪华机箱等,这样组装的整机,无论音质或外观都毫不逊色于一些高品机,改变了“土炮”产品登不了大雅之堂的局面。    装配时,参考原理图,采用含银量较高的优质焊锡丝把所有元件焊在线路板上(包括电子管管座)装好主板及电源板,用万用表测量电源板输出直流高压应在+250V左右,灯丝电压应在+12.6V,若电压正常,检查主板元件装配无误后,即可装好主板电子管,连接好电源线及输入输出插座即可试音。若试音正常后,即可把所有器件安装到胆前级机箱内。整机组装完成后,就可以慢慢品味发烧胆机的醉人音色!
