9．初级线圈导线直径：

初级线圈导线直径(视次级阻抗而定)：

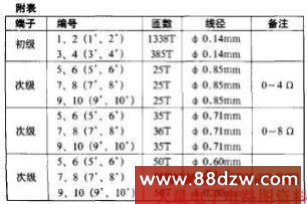

最终计算结果见附表。


三．输出变压器的绕制工艺：
    绕制工艺问题是制作Hi-Fi输出变压器的关键工序所在，变压器的铁芯、线圈用漆包线及在制作中所用的材料的选取，都是至关重要的。
    1、为了减少和尽可能避免铁芯产生的磁滞损失和涡流损失，在绕制时应优先选用导磁系数较高的互相之间绝缘的薄型硅(矽)钢片或铁铝合金片，使涡流只局限于薄片之间。如果铁芯质量很好，只是每片之间的绝缘性能不佳，补救的方法是，用香蕉水稀释硝基清漆，喷涂在铁芯片的其中一面，再用烘箱烤干。若用万用表测量每片之间的绝缘电阻为“∞”，则为绝缘合乎要求。

    2、线圈绕组应选取具有良好绝缘的漆包线、沙包线或丝包线，绕制低频音频输出变压器一般采用高强度漆包线，即聚酯薄漆膜QZ-2型，若框架允许时，最好采用厚漆膜QZ-1型漆包线。

    3、初级与次级线圈之间应采用无纤维状电缆纸等介电常数小的材料作绝缘，不宜采用介电常数较大的聚酯薄膜等材料作组间绝缘，否则会增大分布电容，影响其正常工作。

    4、初级和次级线圈应按同一方向的顺序绕制，初级线圈被夹在两组次级线圈之间，并注意同名端(见"·"符号)，如图1所示。每绕完一组，应注明编号或作好记录。

    5、次级绕组有三种情况：(即0-4-8-16Ω)，应根据所配接的扬声器阻抗来确定圈数和线径，有关数据见附表。

    6、线圈绕制完毕，初级采用串联方式进行连接，次级采用先并联后串联方式连接，连接时应仔细按事先注明的编号进行连接，否则极易造成线圈接头接反或人为短路。连接方式和方法如图2所示。

    7、先将线圈进行除潮处理，再浸绝缘清漆和烘干处理，然后用铁芯2～3片交插装入线圈骨架内，装入铁芯时不要用力过猛，以防损伤线圈骨架和导线绝缘层，装好后用螺栓固定紧。
