一款发烧级甲乙类功率放大器的设计,标签:电子制作网,http://www.88dzw.com当功率输出级中点出现正或负的超过安全工作电压时,C16,C17充电,充电电压达到±0.6V以上时,VT18或VT19导通,两管集电极突现低电压导致C18放电,VT20截止,引起VT21也截止,继电器K1释放,断开扬声器,起到保护作用。此过程中,由于C16, C17和C18容量较大,充放电时间较长,避免了保护电路对短暂超标电压的误动作。
二、制作要点

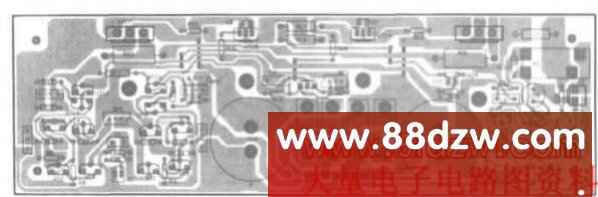

图3为其印制电路板图。所有元件应使用正品,RP1-RP3选用多圈精密可调电位器。成对出现的元件如R3, R5,R8, R10及VT5,VT6等需要精挑细选,将误差控制在最小范围内,这样成功才能有保障。
制作调试是依原理分块进行的。制作好输入级电路,将J1对地短路,并用100kΩ电阻将VT2, VT4栅极接地。调节RP1并测量R3, R5, R8和R10上的电压降,正常情况下应该为2.4V,出现误差较大的情况可能是输入级元件配对不良。接好电压放大级和输出级偏置电路,测量R14两端电压应为1.8V,调节RP2时VT10, VT12两管集电极电压差应能在一定范围内变化并将该电压调节到4.7V左右。
接下来,焊好推动级和反馈电路,用数字万用表直流电压挡分别测量R17, R18上的电压降,微调RP2,将该电压调节到0.95 V左右。调节RP3,将反馈引出点直流电压控制在±5mV以内。最后一步是制作功率输出级,微调RP2将R21, R22上的直流电压降锁定在18mV。再一次调节RP3,将功率输出级中点直流电压也调到±5mV以内,只有这样,在正常放音时,背景才能宁静,不影响音乐的重现。
三、整机性能评价
整机声场开阔,高音丝丝扣人,低音弹性十足,中音明亮甜美,表现出人意料。
实测指标如下:
通频带:5Hz-210kHz(-3dB)
转换速率:18V/1us
输出功率:30W×2(8Ω)
最大不失真输出功率:45W×2(8Ω)
