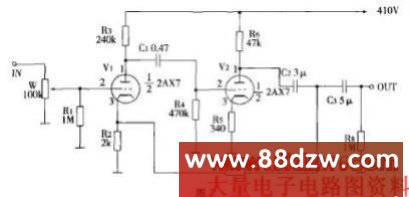

    电源部分的高压可用胆管整流和扼流圈的π形滤波电路，B+电压很平滑，整机会有纯正的胆味。由于胆机的电流不大，滤波电容的容量不需太大，有100uF已足够。整流管、扼流圈、滤波电容的素质对放大器的音效有较大的影响。如果高压用半导体二极管的半波整流电路，输出电压峰值为√2E(E为输入交流电的有效值电压)，有的名机胆前级(如前面介绍的马蒂斯前级放大器)放大管的屏极电源电压用到400V左右，若是电源变压器次级高压线包的电压较低，用全波整流达不到400V，可用半导体二极管的倍压整流，输出电压可达2.8E，再串入线绕电位器调整所需要的B+电压，若滤波电容的耐压不够，可用两只电容串联，再并上均压电阻。为了提高放大电路的工作稳定性，B_电路的输出端可设有稳压电路，稳压管可用充气稳压管，如WY3P、WY4P等，也可用高反压大功率晶体管的稳压电路，或三端稳压器LM317K的稳压电路。

元件
    1．电子管
    电子管是胆机的心脏。一般认为欧美名牌电子管音色最靓，能够用上最好。国产电子管已有几十年制造历史，北京、曙光、桂光、南京等各种牌子的电子管也具有名胆的音色。现在，天津FULL MUSIC制造的高级直热式三极功放管、整流管等性能超群，已被名机采用，市面上也能买到。
  2．电源变压器
  功率大小及质量对放大器的音效有很大影响，素质好，功率足够大的变压器能使放大器供电充足，音色稳定，信噪比也高，并且变压器初级线圈铜线中电流密度小，使中、低音的厚润、量感及低音的力度、清晰度等的表现都有益处，播放何种内容的音乐软件都能从容不迫。
    电源变压器有E1形铁芯的，有环形变压器和R形变压器。E1形铁芯的变压器音色柔润，中、低频厚实，但漏磁较大。环形变压器漏磁小，放大器的信噪比高，音色清澈、细致，细节清晰。电源变压器初次级之间应有静电隔离层，焊机时隔离层应良好的接地。    为了减少漏磁，有的E1铁芯变压器制作成双层屏蔽的，见图3，性能优异，笔者用此变压器制作的胆前级信噪比很高而又有纯正、厚润的音色。

    3．输出变压器
    胆机功放不论是单端输出或是推挽输出，好声全在于性能优良的输出变压器来撑腰。输出变压器初级要求电感量足够大，才能保证低频的量感和下潜，且输出变压器又要有小的分布电容和漏磁，高频才能达到要求。绕变压器经验不丰富者还是用名厂或高手的产品可靠。
    低频扼流圈一般多用E1形铁芯10H/0.3A或0.25A的规格，滤波效果和放音均能达到要求，输出功率较大的胆机，电流变化较大，要用5H的。被发烧友称道的M.B.L.E公司的油浸扼流圈音色也不错，但容量较小，电感量2H，电流0.13A，用一只滤波效果较差，要用二阶且应适当加大滤波电容。由于容量小，用在胆前级电源上较合适，或功放的前置电压放大部分电源的滤波电路中，C形扼流圈可以做到10H/0.3A，音效澎湃，音乐细节丰富、层次清楚，音色清澈，中、低音厚润。
    4．阻容元件
    一般使用较旧式的阻容元件可以得到传统胆机的音色，若再加上现代高科技制品能使放音器材兼有现代音响的气息。常用的比较发烧的电解电容有：MALLORY、SPRAGUE、ROE、PHILIPS、日本ELNA音响专用电解电容、红宝石等各种外国电解电容，国产的有天和、和平牌电解电容。E.W或其他牌子的罐装油浸电容等，级间交连用的电容有：SPRAGUE、TCC或其他公司的油浸电容、WIMA、SOLEN聚丙烯电容、日本ELNA SILAMIC音频耦合专用电容，以及新德克、凯立胆机专用聚丙烯电容，比较旧式的有国产蜡封的纸介质电容，还有外国的古董薄膜电容，更发烧的是铜膜、银膜电容等。这些电容都各有特色，可视放音器材的音色搭配使用。
