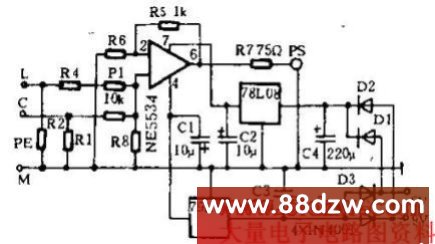

    现今的许多视、像设备都具有一个S-Video的视频输出端子．比如摄像机、卫星电视接收机等。本文的目的．就是要介绍一种简单的电路(如图1)，它可以将S-Video制式的视频输出转换成PAL制的视濒输出。

1．电路工作原理
  实际上．我们所要做的工作，就是把在S-Video标准情况下是分开的亮度和色度信号混合起来传输，并尽可能地避免因这两种不同性质的信号组合而产生的交叉调制。S-Video信号中的色度信号相当于PAL信号的彩色分量，同样，可以把S-Video信号中的亮度信号看做是SECAM或PAL信号中的亮度分量，两个独立成份的视频信号经两个匹配电阻输入至混合器的输入端。
    混合器是用典型的运放KE5534来实现的。两信号送入时都采用直接福合，无隔直流电容．以避免在有用信号的平均直流分量发生时变化带来的各种问题。输出也同样经过一个75Ω电阻，以与连接电缆匹配。在视频通道中，还设有—个电位器．可调节电平以达到调节图像的对比度的目的。
    转接器的电源是由两个稳压器提供的+8v和-8v电压．负电源亦可以是-5v。通常输出信号值多为正值。

2．转换器制作
  输入信号是一个S-Video视频端子用的四触点插座，输出则是常见的RCA输出插座。在安装时，需注意滤波电容的极性、电源稳压块的方向。
