自制三维电子骰子

文章摘要：六、总装 至此，电路已能正常工作，但看起来还不像是一个真正的骰子，现在需要把6块电路板组装成一个立方体，使它成为一个可以投掷和滚动的骰子。图5给出6块电路板组成一个立方体的具体位置。组装时，先参照图5将4号板平放在桌面上，再将2号板、3号板、5号板和6号板分别垂直地放在4号板的4个边沿，然后用4小段长度合适的塑料角材和粘接剂(DIY商店有售)逐一将它们的接合处粘接在一起，构成图6所示的形状。等粘接剂固化后，再安装位于立方体顶上的1号板。 图5 6块电路板组成一个立方体的具体位置 图6已粘接5块电路板的骰子外观 由于电池是装在骰子里面的，为便于日后更换电池，1号板应用螺钉来加以固定，

自制三维电子骰子,标签：电子制作网,http://www.88dzw.com

六、总装
    至此，电路已能正常工作，但看起来还不像是一个真正的骰子，现在需要把6块电路板组装成一个立方体，使它成为一个可以投掷和滚动的骰子。图5给出6块电路板组成一个立方体的具体位置。组装时，先参照图5将4号板平放在桌面上，再将2号板、3号板、5号板和6号板分别垂直地放在4号板的4个边沿，然后用4小段长度合适的塑料角材和粘接剂(DIY商店有售)逐一将它们的接合处粘接在一起，构成图6所示的形状。等粘接剂固化后，再安装位于立方体顶上的1号板。

图5 6块电路板组成一个立方体的具体位置

图6已粘接5块电路板的骰子外观
    由于电池是装在骰子里面的，为便于日后更换电池，1号板应用螺钉来加以固定，而不应粘死。为此，可利用分布在1号板4个边上的4个Φ3mm孔和与之对应的4段塑料角材来固定它。方法是，先在1号板周围与它接合的其他4个板的边沿各粘上一段塑料角材，待粘接剂固化后，将1号板平放在这4段角材上面，在1号板4个Φ3mm孔下面的塑料角材上细心地各钻一个小2.5mm的孔，再用Φ3mm丝锥给它们攻上螺纹。这样，就可以用4颗Φ3mm螺钉将1号板与其他板组装成一个立方体了。如果要将螺纹做得更结实一些，可先在钻孔处粘接一片塑料以增大角材的厚度，再进行钻孔和攻丝。
    然后，将电池接好并裹上棉毛或泡沫橡胶等松软的绝缘材料，再塞入骰子内部，电池周围应填满绝缘材料，以免骰子滚动时电池与周围电路板上的元件接触而产生短路，最后用螺钉装上1号板，按各人的爱好对骰子表面进行一番装饰，本电子骰子即可投入使用。

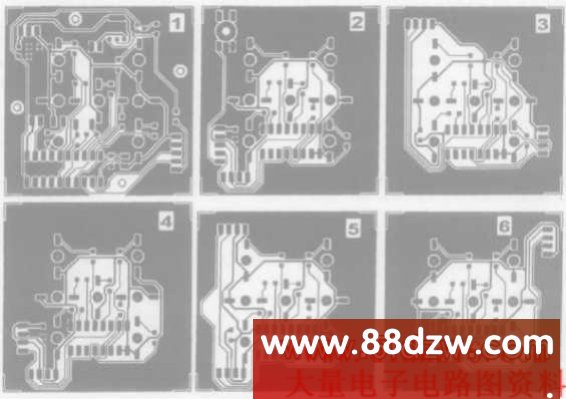

图7电路印板图
