红外线遥控电路(TR1300/1315,PIC12043)

[12-16 01:40:48]   来源：http://www.88dzw.com  遥控电路（综合)电路图   阅读：8475次

文章摘要：相关元件PDF下载：TR1300 NE555 PIC12043 TR1315 8050 9014 和数字编码电路一样，跳码编码电路所输出的编码也可通过红外线或无线电波进行传送。在接收端，通过接收、解调电路对所接收到的调制信号进行放大、解调后，由跳码解码芯片将通道数据解出后输出，通过控制执行电路去控制相应的电路。如图所示是由跳码芯片TR1300／1315与红外线遥控接收模块PIC12043组成的红外线遥控电路。遥控发射电路:红外接收解调解码与输出电路:

红外线遥控电路(TR1300/1315,PIC12043),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：


TR1300   NE555   PIC12043   TR1315   8050   9014

       和数字编码电路一样，跳码编码电路所输出的编码也可通过红外线或无线电波进行传送。在接收端，通过接收、解调电路对所接收到的调制信号进行放大、解调后，由跳码解码芯片将通道数据解出后输出，通过控制执行电路去控制相应的电路。如图所示是由跳码芯片TR1300／1315与红外线遥控接收模块PIC12043组成的红外线遥控电路。

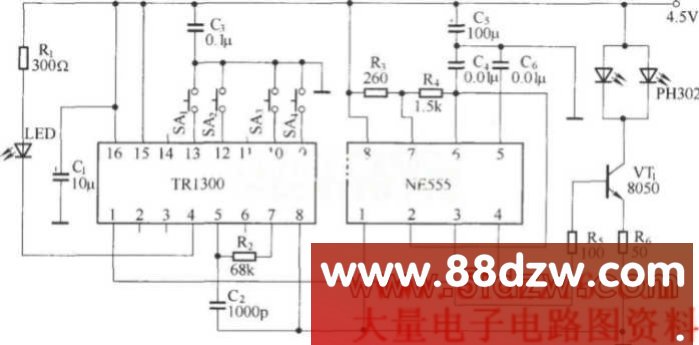

遥控发射电路:


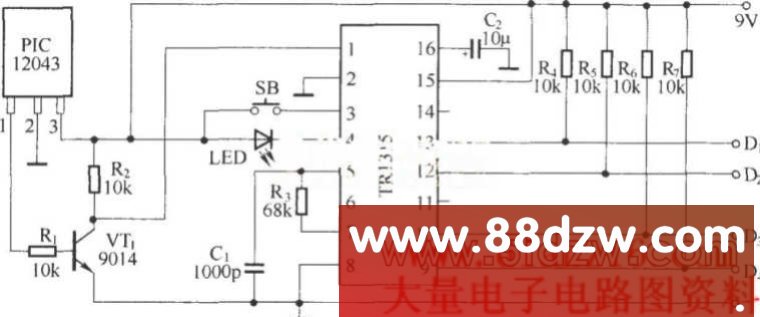

红外接收解调解码与输出电路:
