利用RD9481构成了多普勒效应自动开关电路

[02-23 00:28:19]   来源：http://www.88dzw.com  遥控电路（综合)电路图   阅读：8468次

文章摘要：相关元件PDF下载：RD9481 8050 RD9481是微波物体位移检测专用混合集成电路,它能准确地检测物体的移动.其内部电路由微波收发电路,两级选通放大电路,电压比较器,状态控制器,延时定时器,封锁定时器和参考电压源组成,如下所示利用RD9481构成了多普勒效应自动开关电路如下图所示:

利用RD9481构成了多普勒效应自动开关电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：


RD9481   8050

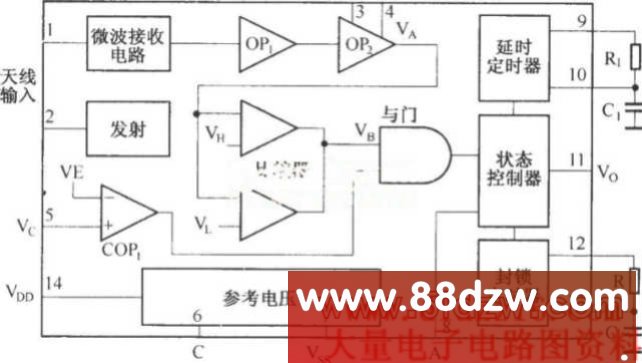

RD9481是微波物体位移检测专用混合集成电路,它能准确地检测物体的移动.其内部电路由微波收发电路,两级选通放大电路,电压比较器,状态控制器,延时定时器,封锁定时器和参考电压源组成,如下所示

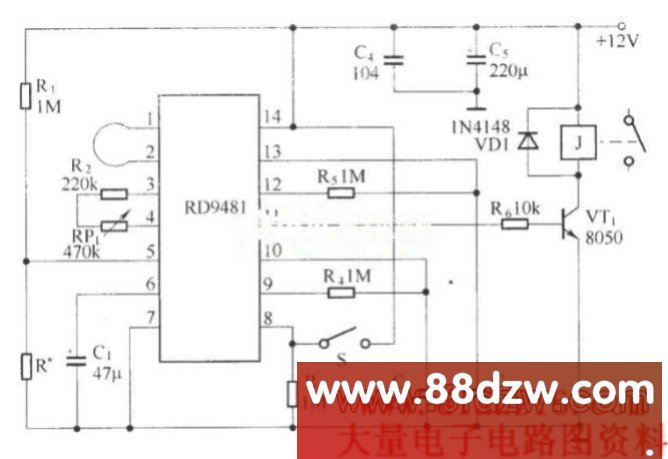

利用RD9481构成了多普勒效应自动开关电路如下图所示:
