用二次译码电路组成的十六路控制电路

文章摘要：相关元件PDF下载：TWJ9238 CD4514 CD4013 9013 7806 通过二次译码电路CD4514组成的十六路输出控制电路，在CD4514的十六个译码输出端各连接一个由双D触发器CD4013组成的双稳态电路，每一双稳态电路的Q输出端通过一个晶体管驱动器接一个直流继电器。

用二次译码电路组成的十六路控制电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

TWJ9238   CD4514   CD4013   9013   7806

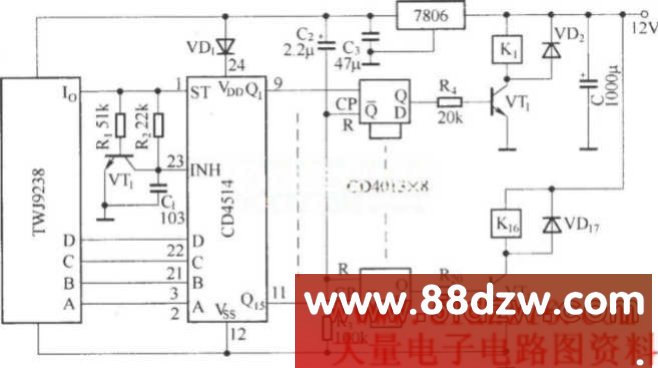

      通过二次译码电路CD4514组成的十六路输出控制电路，在CD4514的十六个译码输出端各连接一个由双D触发器CD4013组成的双稳态电路，每一双稳态电路的Q输出端通过一个晶体管驱动器接一个直流继电器。
