前不久,笔者使用的一只YK-1D型无线遥控电源插座损坏,于是利用其外壳和电源变压器制作了一款用电视机、VCD机遥控器均能进行控制的红外线遥控电源插座。

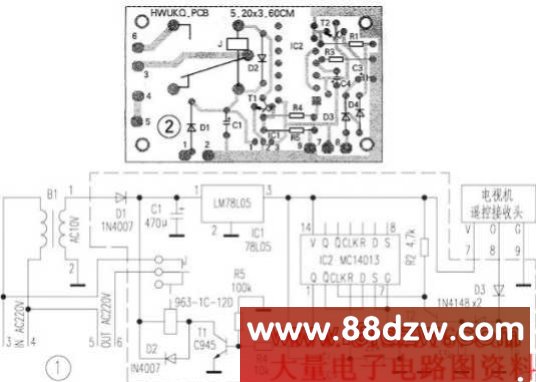

插座电路见图1。电路中采用了接收、放大、解调一体化的红外线接收头,继电器触发驱动电路使用了一片双D触发器MC14013,本电路只使用其中一路并接成双稳态形式,D与Q相连,R、S端接地。接在R端的R3、C2阻容网络起通电复位作用,保证停电再来电时,插座处于“关”的状态。
在平时,由于接收头输出端为4.2V左右高电平,T2处于导通状态,双稳态电路的触发输入端(CLK)为低电平,Q端输出低电平,T1截止,继电器J不工作,插座无220V输出。按一下遥控器的任意键,接收头收到来自遥控器的信号,从输出端输出解调后的脉冲信号,此时输出端的电压降低,T2截止,相当于给CLK端一个瞬时高电平,Q端输出高电平,T1导通,继电器J工作,其常开触点吸合,插座输出220V电压,再按一下遥控器,插座又失电。
图2为印制板图。在制作时如发现抗干扰能力较差,可以采取以下方法来解决:电源变压器和一体化接收头不要离得太近,以免造成干扰。接收头信号输出端与线路板的连线采用屏蔽线,并在接收头的电源和接地端之间加一只47~100μF的电容。
